电表原理图及工作原理（标准电能表原理图）

单相电度表知识介绍

单相电度表是电度表的一种，电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。单相电表，则一般是民用，接220V的设备。

电度表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。

工作原理：

当电度表接入被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中;同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U形铁芯的另一端。

其中回磁板4是由钢板冲制而成的，它的下端伸入铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈工作磁通的回路。由于穿过铝盘的两个磁通是交流磁通，而且是在不同位置穿过铝盘，因此就在各自穿过铝盘的位置附近产生感应涡流，两个磁通与这些涡流的相互作用，便在铝盘上产生推动铝盘转动的转动力矩。

在实际应用中，应合理选用电能表的规格。如选用的电能表规格过大，而用电量过小，则会造成计度不准；选用规格过小时，会使电表过载，严重时有可能烧坏电能表。一般选用电能表时，额定电压为220V，1A电能表的最小负载功率为11W，最大负载功率为440W; 2.5A单相电能表，最小使用负载功率为27.5W，最大可达1100W; 5A单相电能表，最小使用负载功率为55W，最大可达2200W。

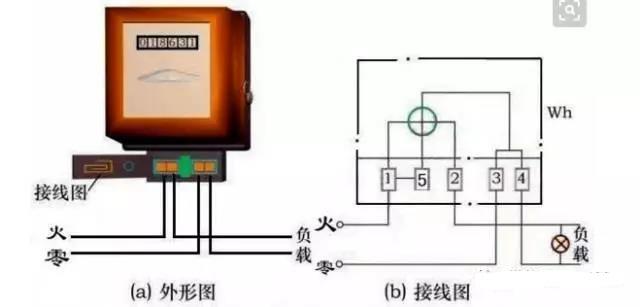

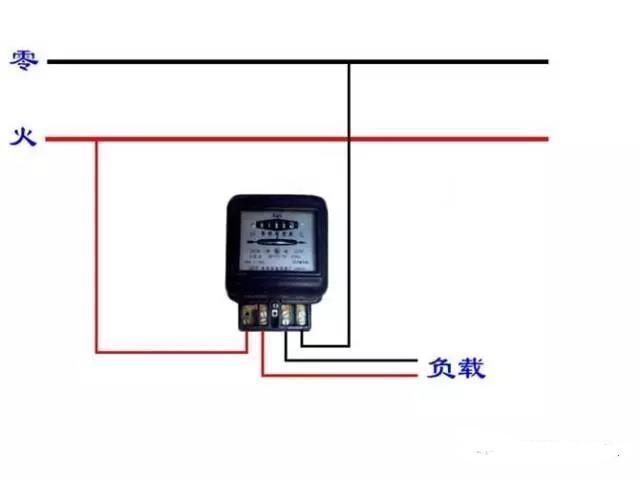

下图是单相电表接线图

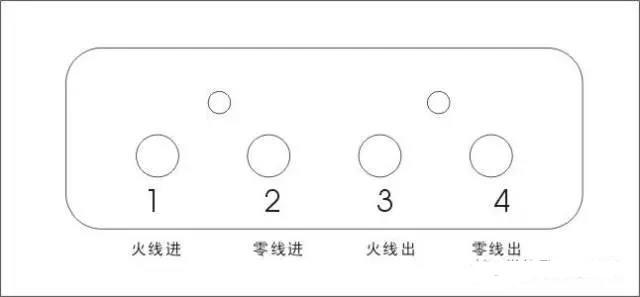

图(a)为跳接式接线，1、3接电源，2、4接负载，并且1要接相线。图(b)为顺入式接线，1、2接电源，3、4接负载，这种方法不常用。

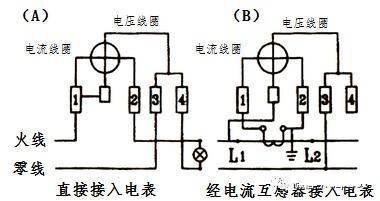

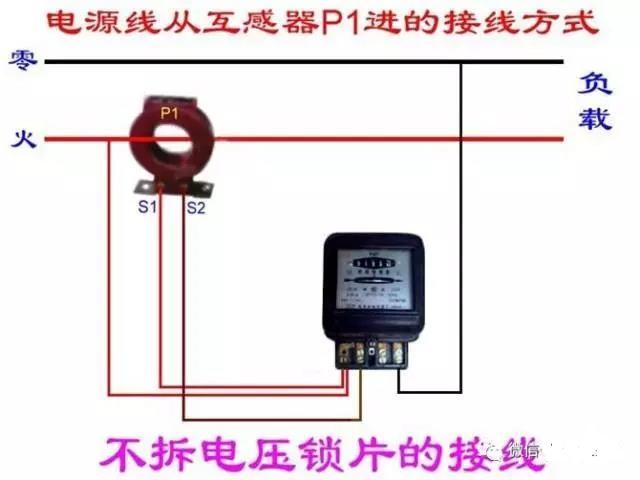

单相电表的接线相对简单明了。在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。电表端盖（即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图（B）所示。国产DD862系列单相电表。

电表安装时应注意：

检查表罩两个耳朵上所加封的铅印是否完整。电能表装好后，合上隔离开关，开灯检查。

能表应安装在干燥、稳固的地方，避免阳光直射， 忌湿、热、霉、烟、尘、砂及腐蚀性气体。位置要装得正，如有明显倾斜，容易造成计度不准、停走或空走等毛病。应安装得髙些，但又要便于抄表。

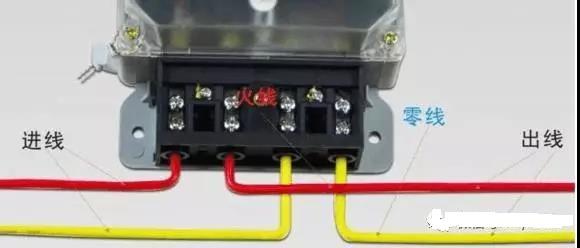

必须按接线图接线，同时注意拧紧螺钉和紧固一下接线盒内的小钩子。

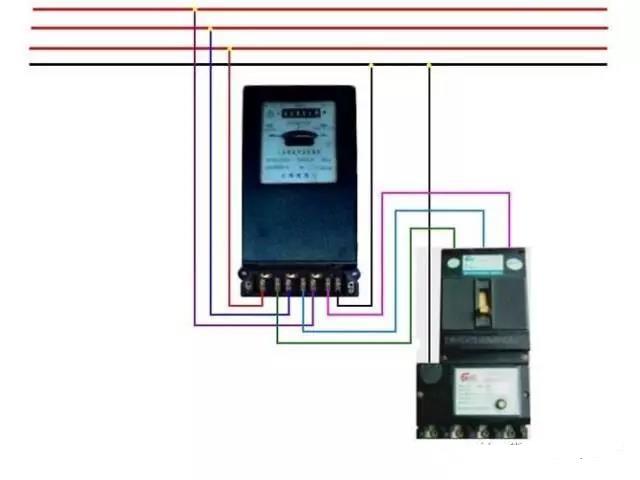

电表接线提示：

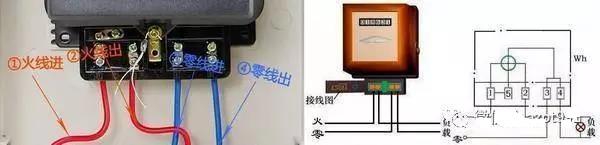

接线时一定要按示意图将电表的电路线圈串联在相线上，电压线圈并联在用电设备两端。

电表的电流线圈和电压线圈的发电机端必须接在电源的同一极性上。

电表安装好后，合上隔离开关，开启用电设备，转盘既从左向右转动（点表示通常有转向指示图标）；关闭用电设备后转盘有时会有轻微转动，但不超过一圈为正常。
