公牛插座带开关怎么接线图解（带开关的五孔插座接线图）

单开五孔插座开关分几种类型，有单控，有双控，有开关是一个接线端的共4个接线端口，也有开关两个接线端的共5个接线端口，有多种接线方法

以下内容共4图（图1、图2、图3、图4）

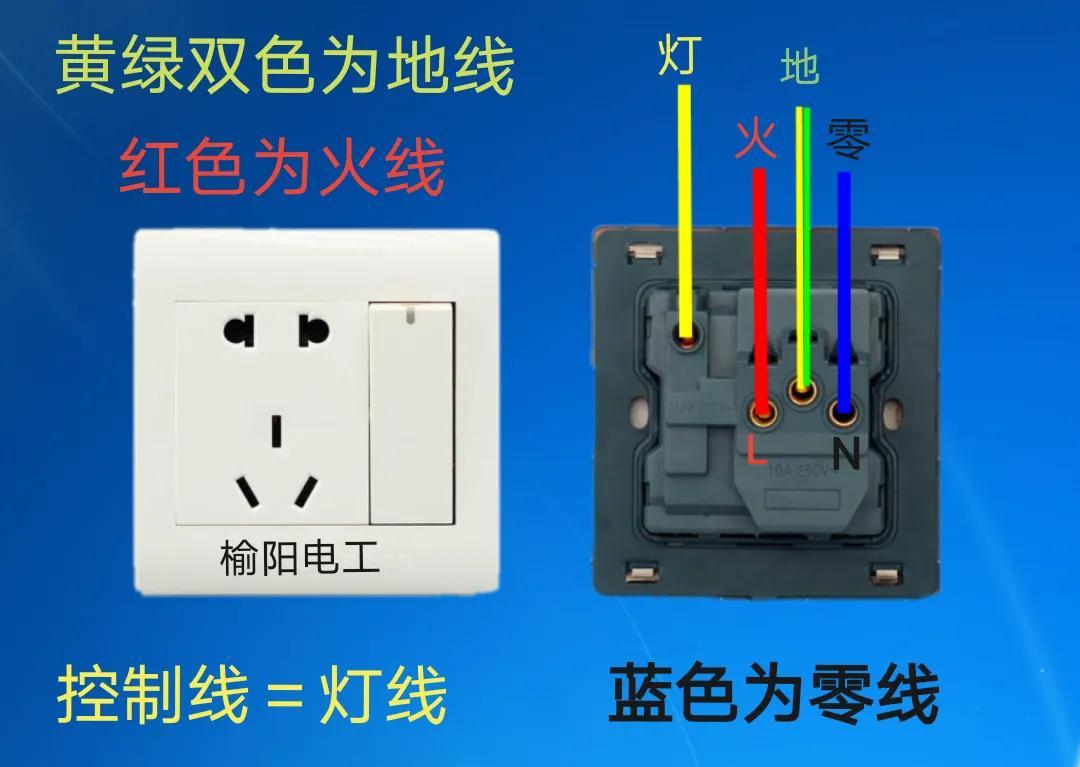

图1、一开五孔插座有4个接线端口的，开关控制插座的接线方法

以上是开关控制插座的接线方法，开关打开后插座才可以使用，一开五孔插座有4个接线端口的说明开关和插座内部已经串联，是比较方便的

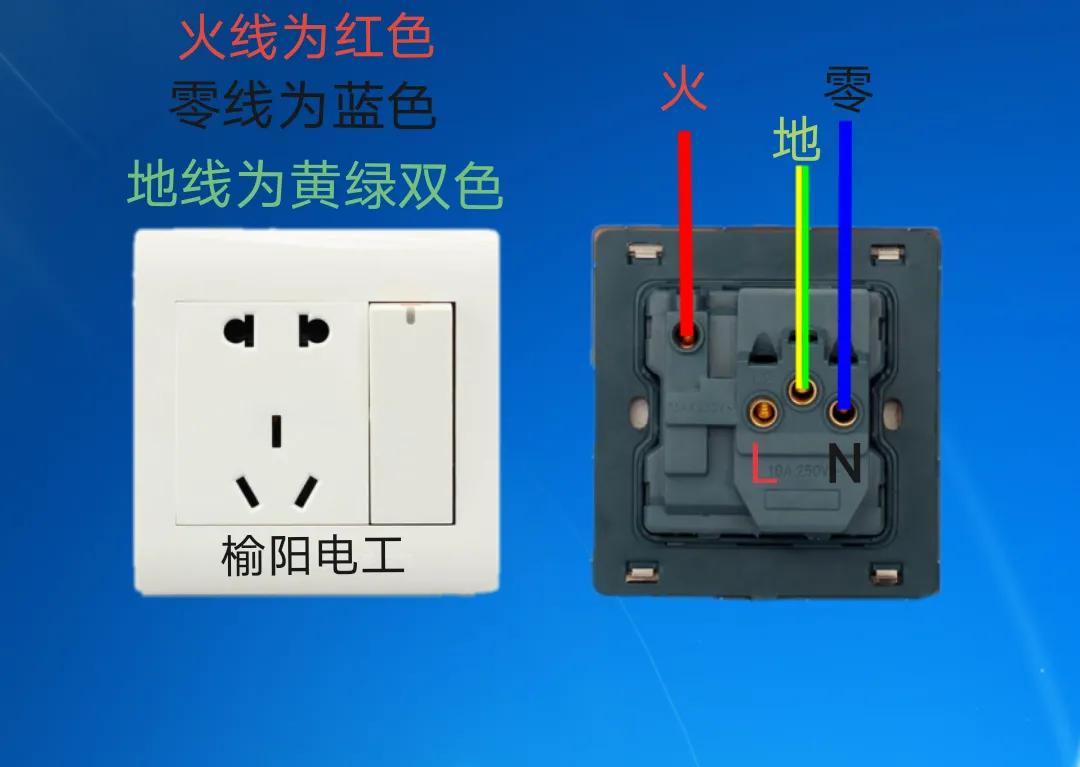

图2、一开五孔插座有4个接线端口的，开关单独使用，插座也单独使用的接线方法

以上是开关单独使用，插座也单独使用的一开五孔单控接线方法，黄色为灯线，红色为火线，蓝色为零线，火线接插座的L，零线接插座的N，地线接有地线标识的接线端口

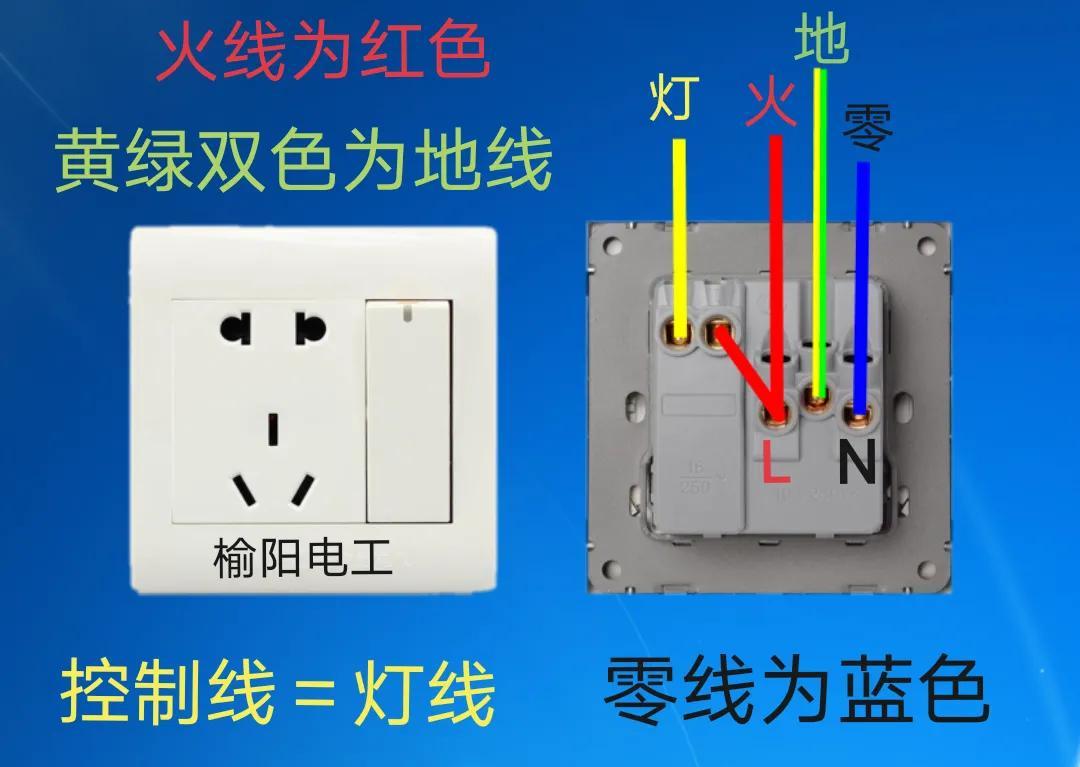

图3、一开五孔插座有5个接线端口的，开关控制插座的接线方法

以上是5个接线端口，单开五孔单控插座开关控制插座的接线方法，由于插座和开关内部没有并联，所以要单独跳线串联

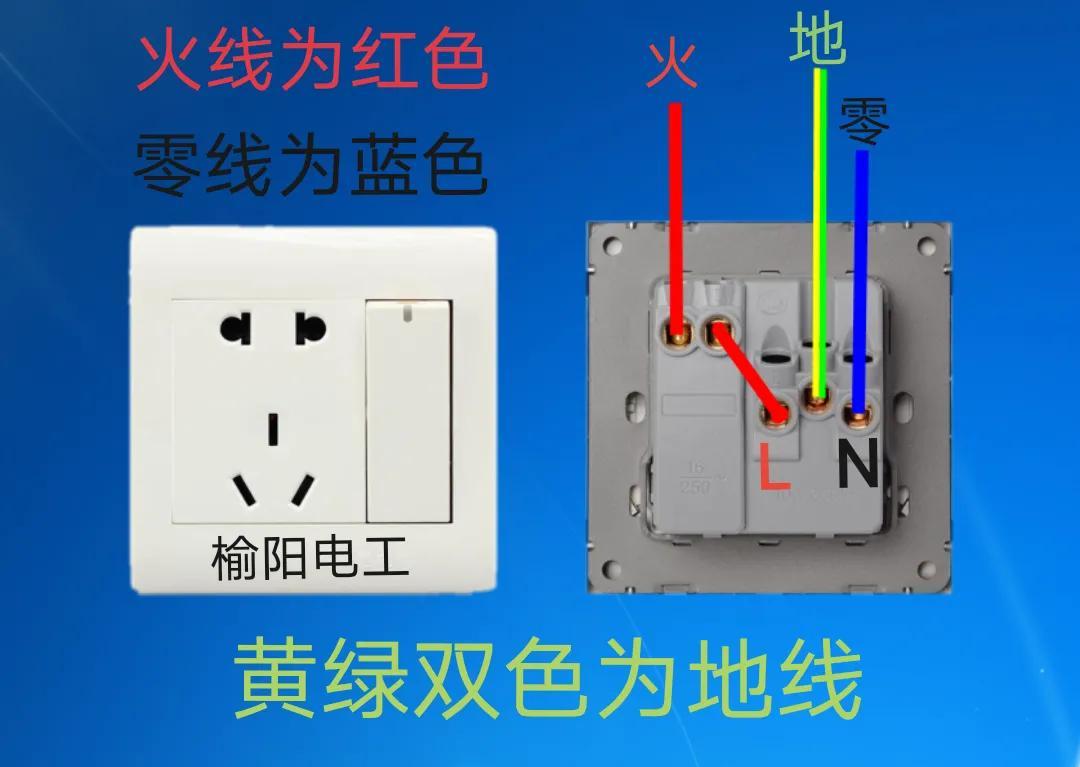

图4、一开五孔插座有5个接线端口的，开关单独使用，插座也单独使用的接线方法

以上是5个接线端口的，单开五孔单控插座开关单独控制灯，插座也单独使用的接线方法

大家在接线之前，一定要先断电，然后用验电笔去测量确认是否已经断电，在确认安全后进行操作，避免发生意外！

感谢大家的支持，后续我会继续分享，单开五孔双控，单开双控，单开多控，双开双控，三开双控，四开双控的接线方法图解，谢谢大家的点赞关注！
