空气开关的安装和接线方法 220伏空开接线方法

空开的作用

空气开关也可以叫作空气断路器或者简称空开，是断路器的一种，在使用过程中，只要电路中电流超过空气开关的额定电流就会自动断开，起到保护线路的作用。

空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除能完成接触和分断电路外，还可以对电路或用电设备发生的短路、过载及欠电压等进行保护，

生活中我们常接触的空开一般分1P 2P 3P 4P这几种型号。接线来就具体介绍一下它们的功能：

1P/空气开关：被称为单极空开，单进单出，只接火线不接零线，单通单断，只断火线，不断零线，用在220V的分支回路上边，安装导轨占位1位，电工常见叫法是，单片单进单出，单片单极或者单P空开。

2P/空气开关：双极空开，接火线和零线，零线和火线都具有保护，双通，双断，用220V的总开或者分支回路上面的大功率电器，安装导轨占位2位，电工常叫：“总开双极”。

3P/空气开关：接三根火线，不接零线，用在380V的分支回路380V用电设备上，安装导轨占位3位，电工常叫：“三线三相”。

4P/空气开关：接三根火线一根零线，用在380V的线路上面，安装导轨占位4位，电工常叫：“三相四线”

实际安装中多P的空气开关可降级安装，比如4P可当做2P使用，2P可当1P使用。

用于涉电维修安装，务必确保操作人员持有电工作业资质，并采取必要的断电，绝缘防护措施。如果对用电不是很了解的朋友，可让电工帮忙接线。下边就介绍下接线方法：

有关家用空气开关正确接线方法，家用空气开关接线：上边进线，下边接出线，注意写了N的为零线，另一个为火线，必须接对了，不要出错

家庭用电，一般都是220V的市电，是由一根是火线，还有一个是零线组成，可以通过电笔来区分零线火线，

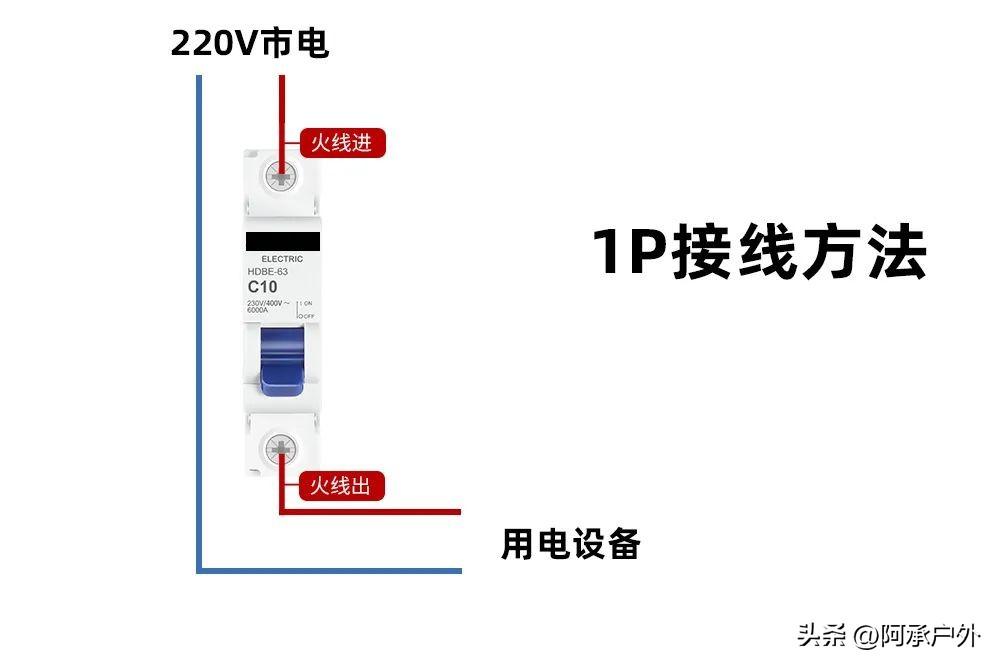

1P/空气开关，只需接单根的火星线，单入单出，接线方法如下图：

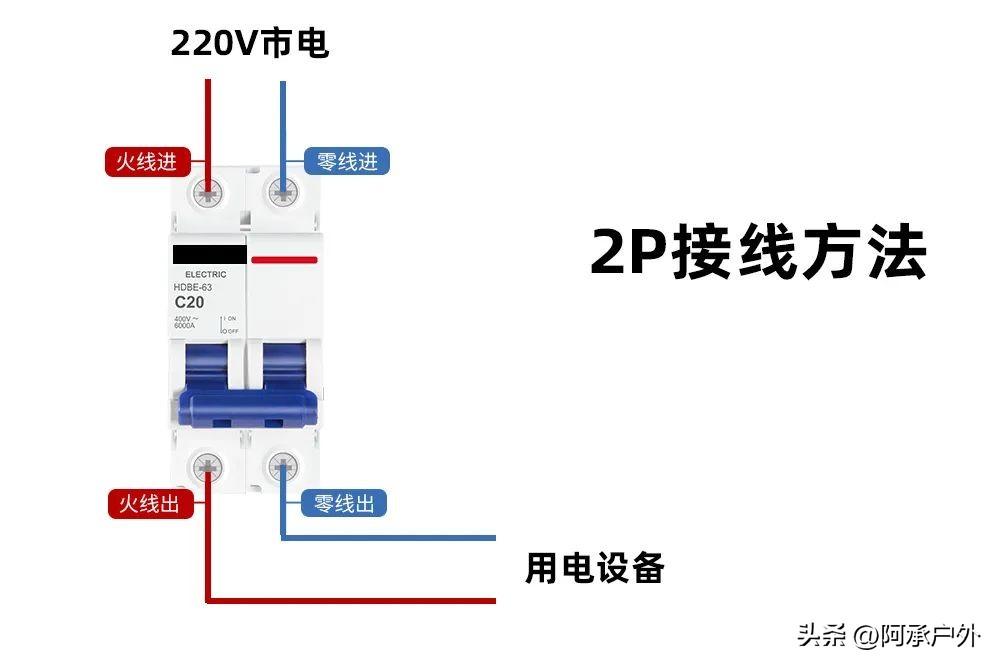

2P/空气开关，需要接入火线和零线，两进两出，接线方法如下图：

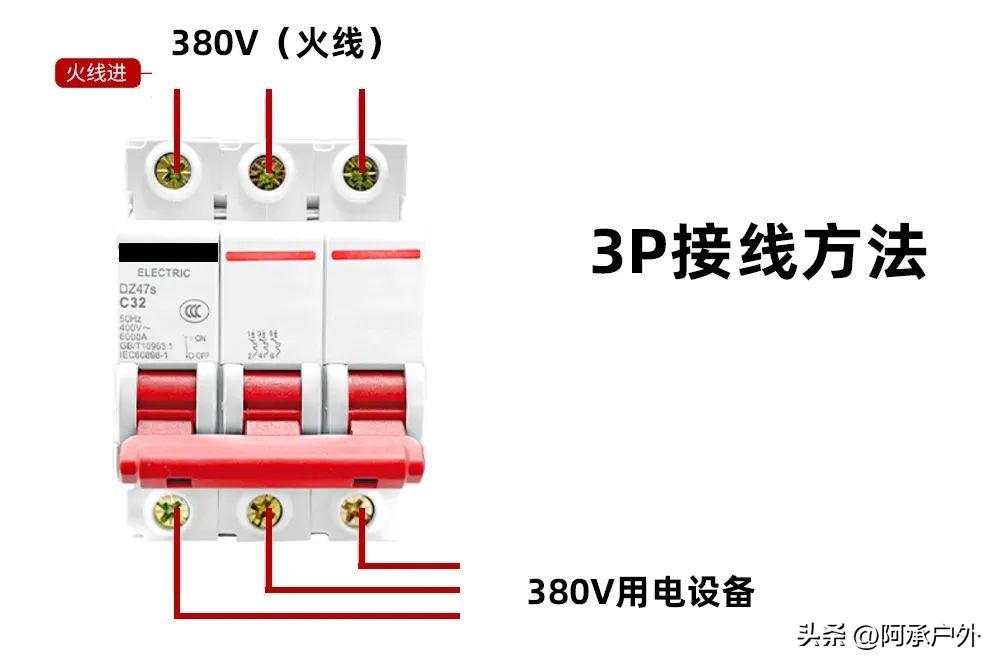

3P/空气开关，需要接入三根火线，三进三出，接线方法如下图：

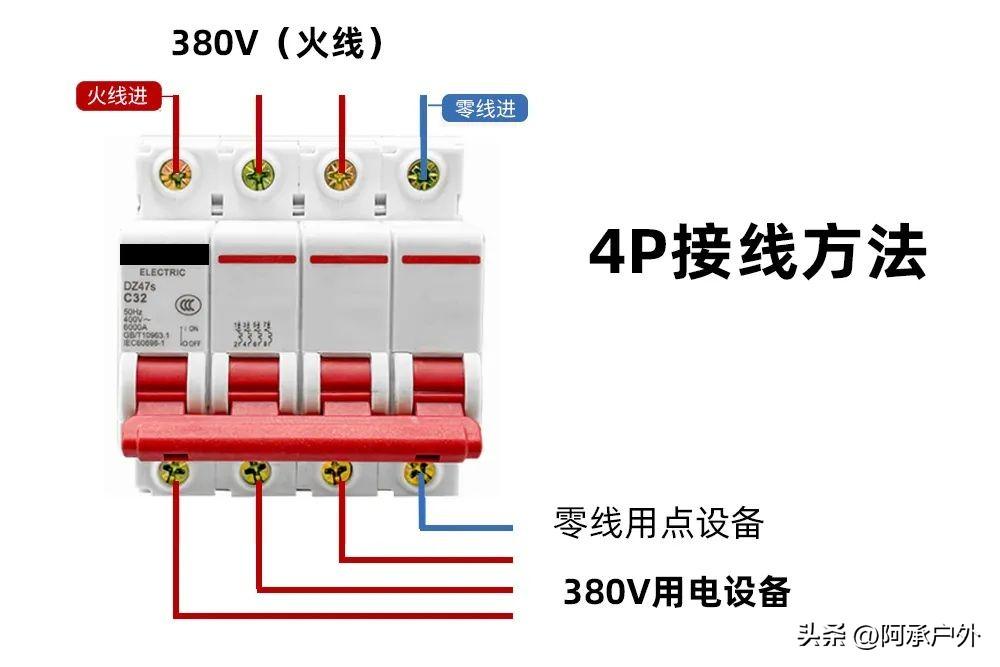

4P/空气开关，需要接入三根火线，和一根零线，四进四三出，接线方法如下图：

拓展

空开的原理

1、正常情况时，过电流脱扣器的衔铁是释放状态，当发生严重过载或短路故障的时候，与主电路串联的线圈就会把产生较强电磁吸力将衔铁往下吸，从而顶开锁钩，使主触点断开。

2、欠压脱扣器的工作则相反，电压正常时，电磁吸力会吸住衔铁，主触点才可以闭合。当电压严重下降或断电时，衔铁就会被释放让主触点断开。
