框架剪力墙是什么意思（框架剪力墙属于什么结构）

1.什么是剪力墙？

【答】剪力墙就是用钢筋混凝土做的实心墙。因为主要承受的是剪力，所以叫剪力墙。

2.什么是剪力？

【答】剪力定义：作用于同一物体上的两个距离很近（但不为零），大小相等，方向相反的平行力。

例如用剪刀去剪一物体时，物体所受两剪刀口的作用力就是剪力。

3.剪力墙结构与框架结构有什么区别？

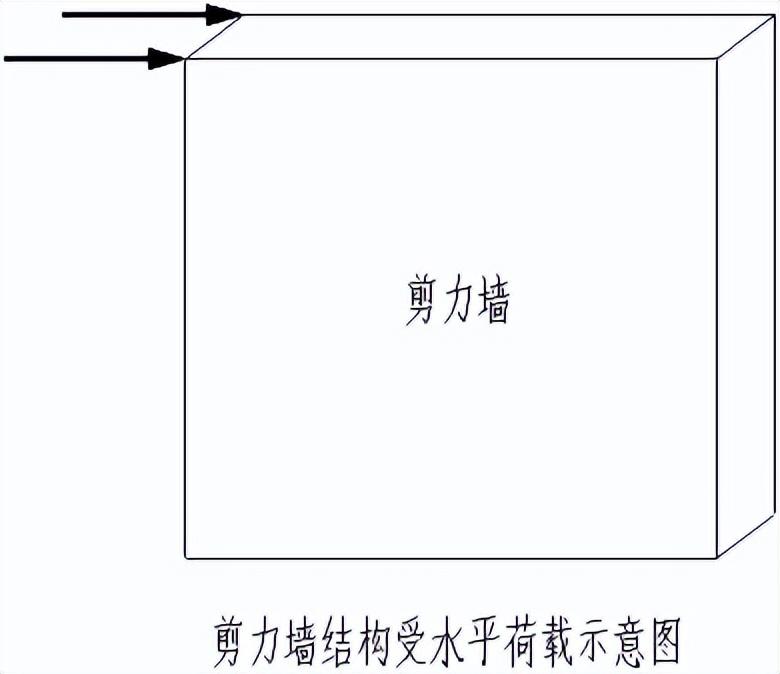

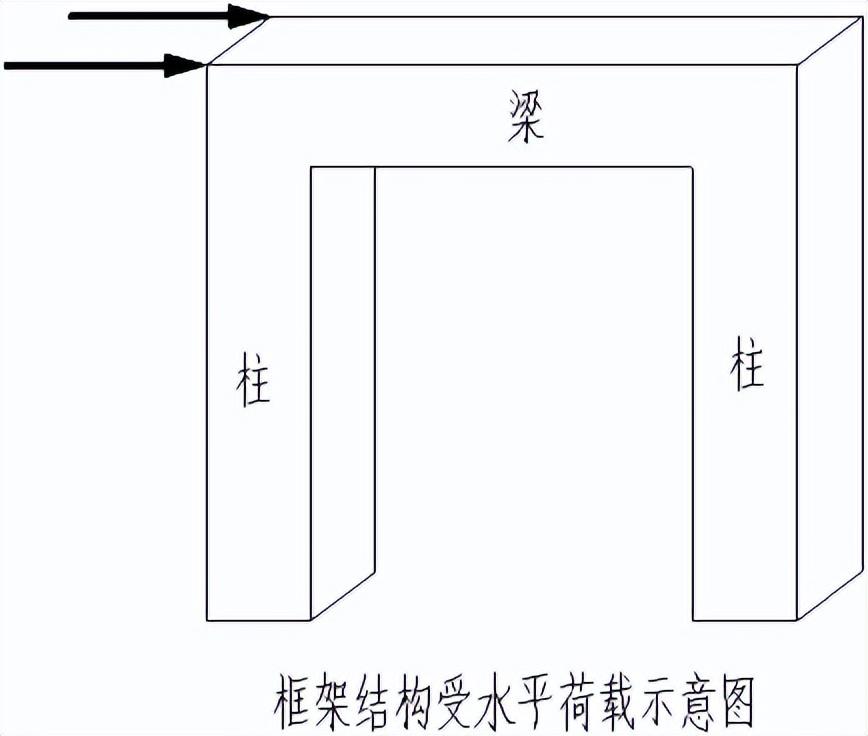

【答】关于剪力墙结构与框架结构之间的区别，请看下面的示意图：

由前面两图可以看出，剪力墙结构比框架结构能承受更多的水平荷载。

4.为什么建筑物要抵抗水平荷载呢？

【答】因为风荷载和地震荷载都是水平荷载。

5.地震荷载是怎么回事？

【答】地震来时，整个大地像一大碗果冻在晃动，而地面在水平方向上蛇形扭动。所谓抗震，主要抗的是地面在水平方向上的蛇形扭动。因为剪力墙比框架能承受更多的水平力，所以当地面蛇形扭动时,剪力墙比框架更不容易折断。

什么是框架剪力墙?

在介绍什么是框架剪力墙结构之前，我们先来了解什么是剪力墙结构。剪力墙又称抗风墙或搞震墙，主要作用是在房屋建筑中承受风荷载或地震作用引起的水平荷载，防止结构剪切破坏，分为平面剪力墙和立体剪力墙，一般用钢筋混凝土和现浇钢筋混凝土筑成。

再来了解下框架结构。框架结构是指由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。结构的房屋墙体不承重，仅起到围护和分隔作用。

那框架剪力墙结构又是怎么样的呢?框架剪力墙结构也称框剪结构，从字面上讲就是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，受力特点是由框架和剪力墙结构两种不同的抗侧力结构组成的受力形式，框架与剪力墙的相互作用力使整个框架剪力墙结构更加的稳固。

框架剪力墙结构布置原则：

原则1、框架―剪力墙结构应设计成双向抗侧力体系，主体结构构件之间不宜采用铰接。抗震设计时，两主轴方向均应布置剪力墙。梁与柱或柱与剪力墙的中线宜重合，框架的梁与柱中线之间的偏心距不宜大于柱宽的1/4。

原则2、框架―剪力墙结构中剪力墙的布置一般按照“均匀、对称、分散、周边”的原则布置：

(1) 剪力墙宜均匀对称地布置在建筑物的周边附近、楼电梯间、平面形状变化及恒载较大的部位;在伸缩缝、沉降缝、防震缝两侧不宜同时设置剪力墙。

(2)平面形状凹凸较大时，宜在凸出部分的端部附近布置剪力墙。

(3)剪力墙布置时，如因建筑使用需要，纵向或横向一个方向无法设置剪力墙时，该方向可采用壁式框架或支撑等抗侧力构件，但是，两方向在水平力作用下的位移值应接近。壁式框架的抗震等级应按剪力墙的抗震等级考虑。

(4)剪力墙的布置宜分布均匀，单片墙的刚度宜接近，长度较长的剪力墙宜设置洞口和连梁形成双肢墙或多肢墙，单肢墙或多肢墙的墙肢长度不宜大于8 m。每段剪力墙底部承担水平力产生的剪力不宜超过结构底部总剪力的40%。

(5)纵向剪力墙宜布置在结构单元的中间区段内。房屋纵向长度较长时，不宜集中在两端布置纵向剪力墙，否则在平面中适当部位应设置施工后浇带以减少混凝土硬化过程中的收缩应力影响，同时应加强屋面保温以减少温度变化产生的影响。

(6) 楼梯间、竖井等造成连续楼层开洞时，宜在洞边设置剪力墙，且尽量与靠近的抗侧力结构结合，不宜孤立地布置在单片抗侧力结构或柱网以外的中间部分。

(7) 剪力墙间距不宜过大，应满足楼盖平面刚度的要求，否则应考虑楼盖平面变形的影响。

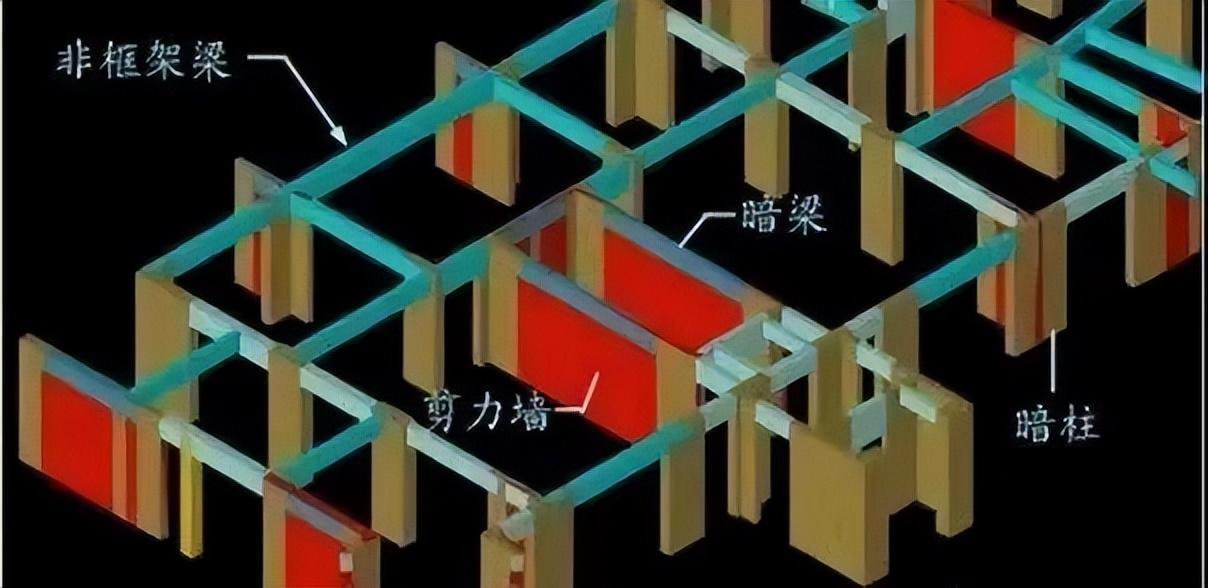

原则3、框架―剪力墙结构中的剪力墙，宜设计成周边有梁柱(或暗梁柱)的带边框剪力墙。纵横向相邻剪力墙宜连接在一起形成L形、T形及口形等，以增大剪力墙的刚度和抗扭能力。

原则4、在长矩形平面或平面有一项较长的建筑中，其剪力墙的布置宜符合下列要求：

(1)当剪力墙之间的楼盖有较大开洞时，剪力墙的间距应予减小。

(2)纵向剪力墙不宜集中布置在两尽端。

原则5、剪力墙宜贯通建筑物全高，沿高度墙的厚度宜逐渐减薄，避免刚度突变。当剪力墙不能全部贯通时，相邻楼层刚度的减弱不宜大于30%，在刚度突变的楼层板应按转换层楼板的要求加强构造措施。

现在，我们就一起学习下框架、剪力墙结构。

一、框架结构

框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系。它同时承受竖向荷载和水平荷载。框架结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、空心砖或多孔砖等轻质板材砌筑或装配而成。框架结构的主要优点是建筑平面布置灵活，可形成较大的建筑空间，建筑立面处理也比较方便。主要缺点是侧向刚度较小，当层数较多时，会产生过大的侧移，易引起非结构性构件（如隔墙、装饰等）破坏进而影响使用。在非地震区，框架结构一般不超过15层。如图1-1所示。

框架结构梁和柱节点的连接构造直接影响结构安全、经济及施工的方便，因此，对梁与柱节点的混凝土强度等级，梁与柱纵向钢筋伸入节点内的长度，梁与柱节点区域的钢筋的配置等，都应符合规范的构造规定。

图1-1 框架结构

二、剪力墙结构

剪力墙结构是用钢筋混凝土墙体代替框架结构中的梁柱，当墙体处于建筑物的合适位置时，由墙体同时承受竖向荷载和水平荷载的结构体系。在剪力墙结构中，建筑物大部分的水平荷载或水平剪力被分配到剪力墙上，这也是剪力墙名称的由来。从这个意义上说，剪力墙更确切的名称应该叫“结构墙”。如图2-1所示。

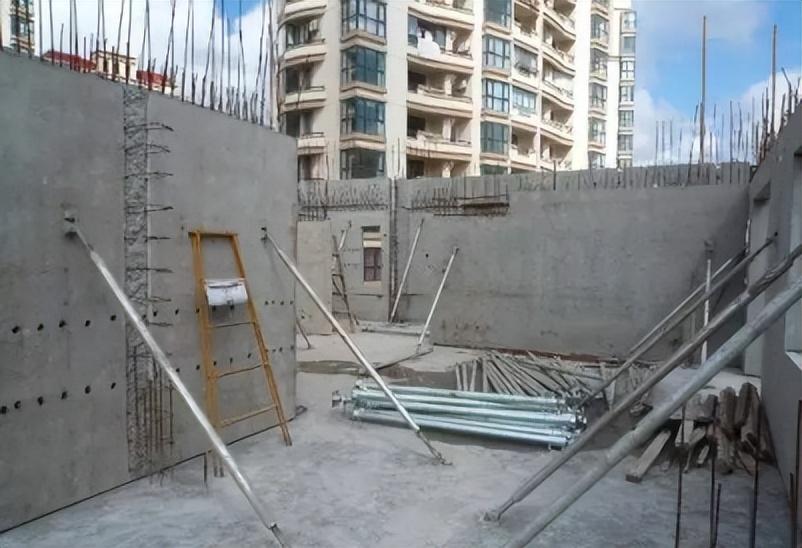

图2-1 剪力墙

剪力墙一般为钢筋混凝土墙，其高度一般与整个房屋的高度相等，自基础直至屋顶，在180m高度范围内都可以适用。其厚度不小于160mm。剪力墙的墙段长度不宜大于8m，适用于小开间的住宅和旅馆等。剪力墙结构的优点是侧向刚度大，水平荷载作用下侧移小，在承受竖向荷载和水平荷载同时，又能起到对空间的分隔作用。缺点是剪力墙的间距小，结构建筑平面布置不灵活，不适用于大空间的公共建筑，另外结构自重也较大。

三、框架—剪力墙结构

框架一剪力墙结构也称框剪结构，是在框架结构中布置一定数量的剪力墙的结构。它具有框架结构平面布置灵活、空间较大的优点，又具有剪力墙结构侧向刚度较大的优点。框架—剪力墙结构中，剪力墙主要承受水平荷载，竖向荷载主要由框架承担。框架一剪力墙结构可以适用于不超过170m高的建筑。如图3-1所示。

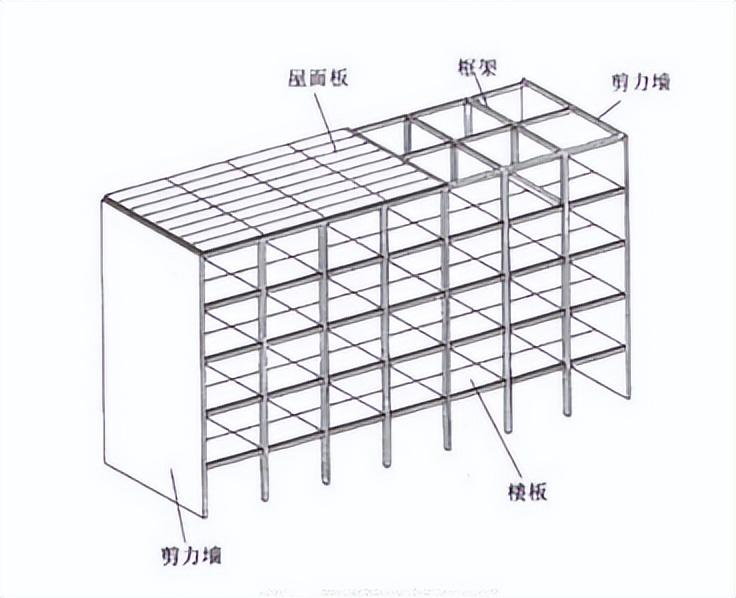

图3-1 框架-剪力墙结构

横向剪力墙宜均匀对称布置在建筑物端部附近、平面形状变化处。纵向剪力墙宜布置在房屋两端附近。在水平荷载的作用下，剪力墙好比固定于基础上的悬臂梁，其变形为弯曲型变形，框架为剪切型变形。框架与剪力墙通过楼盖连系在一起，并通过楼盖的水平刚度使两者具有共同的变形。在一般情况下，整个建筑的全部剪力墙至少承受80%的水平荷载。
