红外线报警器的工作原理，红外报警探测器原理解析

电子的世界就是这么奇妙，大家好我是创客ABCD, 红外线是波长介于微波与可见光之间的电磁波，在影视作品中时常看到，因其穿透力强，反射效果好的特点，在医疗、探测、防盗等多个领域都有运用。

最常见的就是红外感应开关，例如银行大门，自动手扶梯等，当人靠近时，自动启动。节约了资源成本。

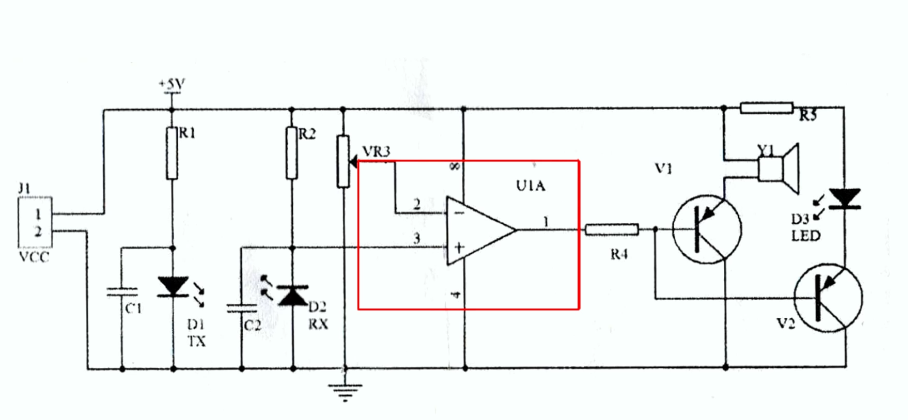

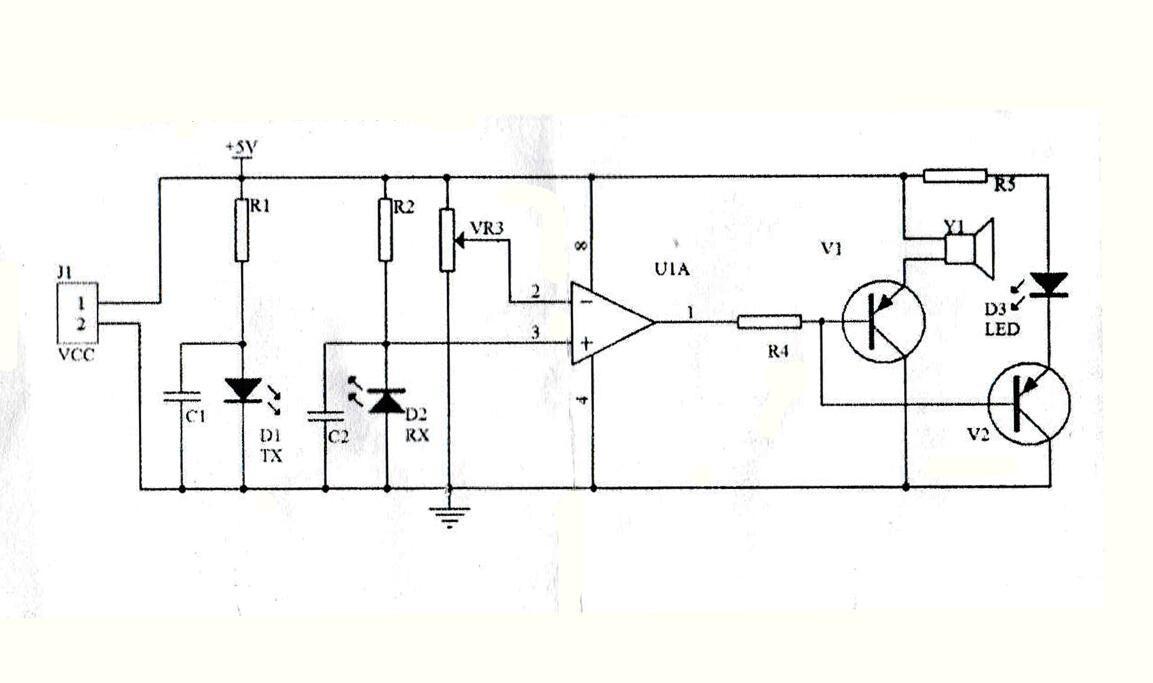

今天要大家分享的是一个利用简单的红外感应电路制作的警报器。下面是他的电路图。

红外感应警报器的原理是：利用红外发射管，发出肉眼不可见的红外光，当有物品经过或者挡住红外光时，会将其反射会红外接收管，从而产生可被电路识别的电信号。

在电路中D1是红外发射管，D2是红外接收管，当有物体经过发射管时，物品反射的红外光被D2接收，D2立刻导通，负极电压急速下降，该电压送到比较器LM358的3脚上，当电压下降到比2脚更低时，根据比较器原理，V+<V-，LM358的1脚就会输出低电平，并通过限流电阻R4送到三极管V1V2的基极，使三极管导通，嗡鸣器发出声音，LDE灯闪亮。反之同理

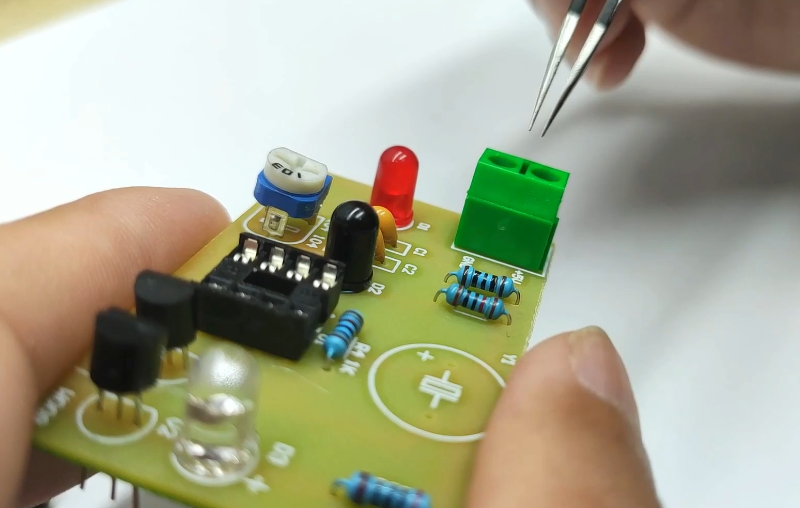

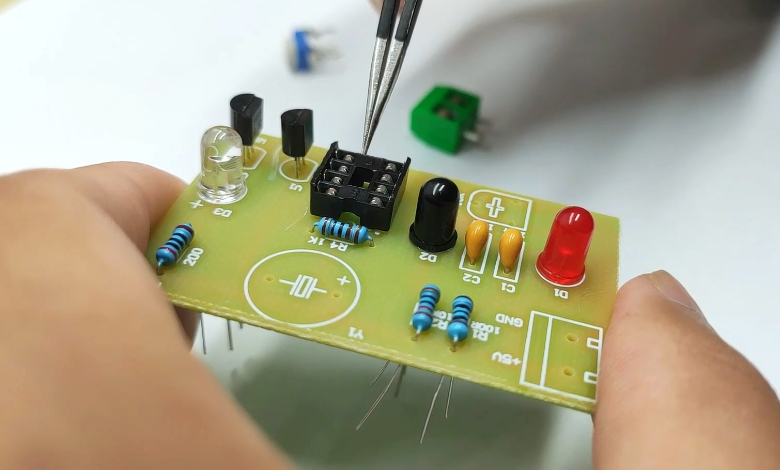

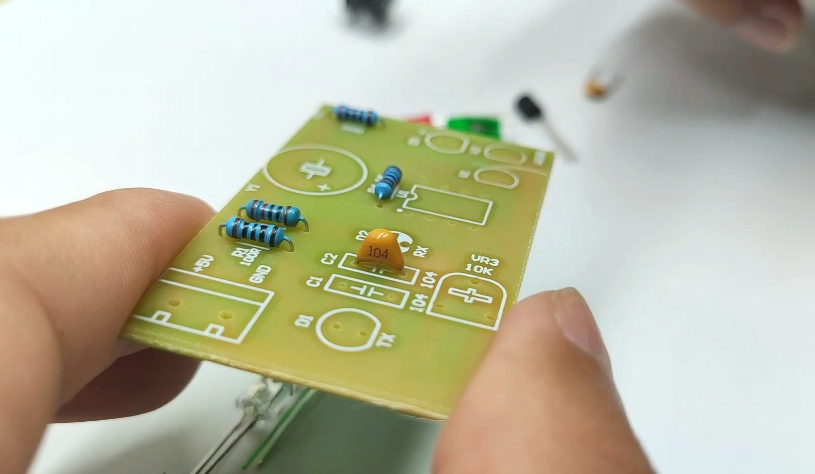

我们先把元器件装上去，

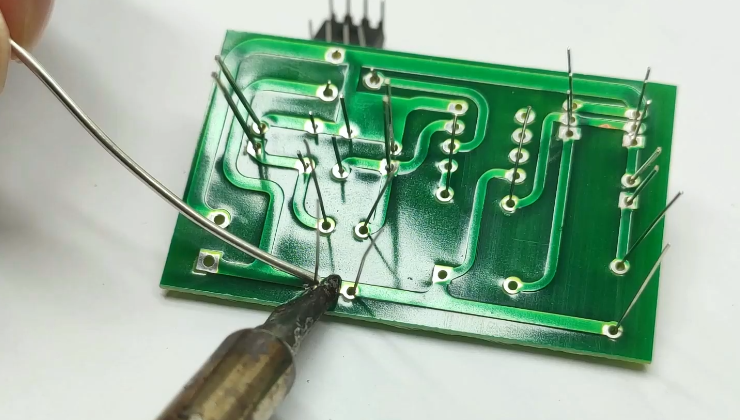

焊接，焊接温度在330度左右，

这个电路设计可以实现当手靠近红外发射管时，嗡鸣器发声，led灯点亮，灵敏度非常高。作为最基础的红外感应电路，由于功率限制，感应的距离并不太远。

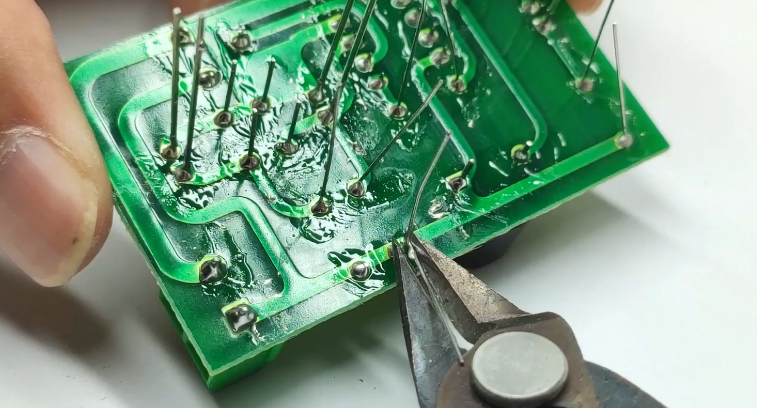

剪去多余的引脚。

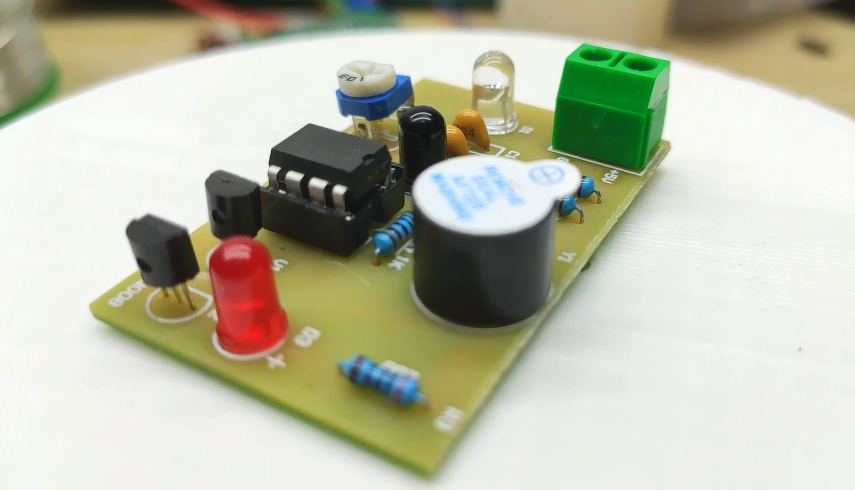

焊接完成，上电测试。

红外感应非常灵敏，你觉得，这种装置多用于哪些场景呢？
