空调机工作原理示意图 空调内机结构图解

空调器是一种给空间区域提供空气处理的设备，其主要作用是对空气中的温度、湿度、纯净度及空气流速等进行调节。

典型分体壁挂式空调室内机的内部结构示意图如下图所示。

从图可以看出，空调机的室内机主要是由空气过滤网、清洁滤尘网、导风板、导风板电动机、蒸发器、风扇组件、电路部分、连接管路、遥控器等组成。

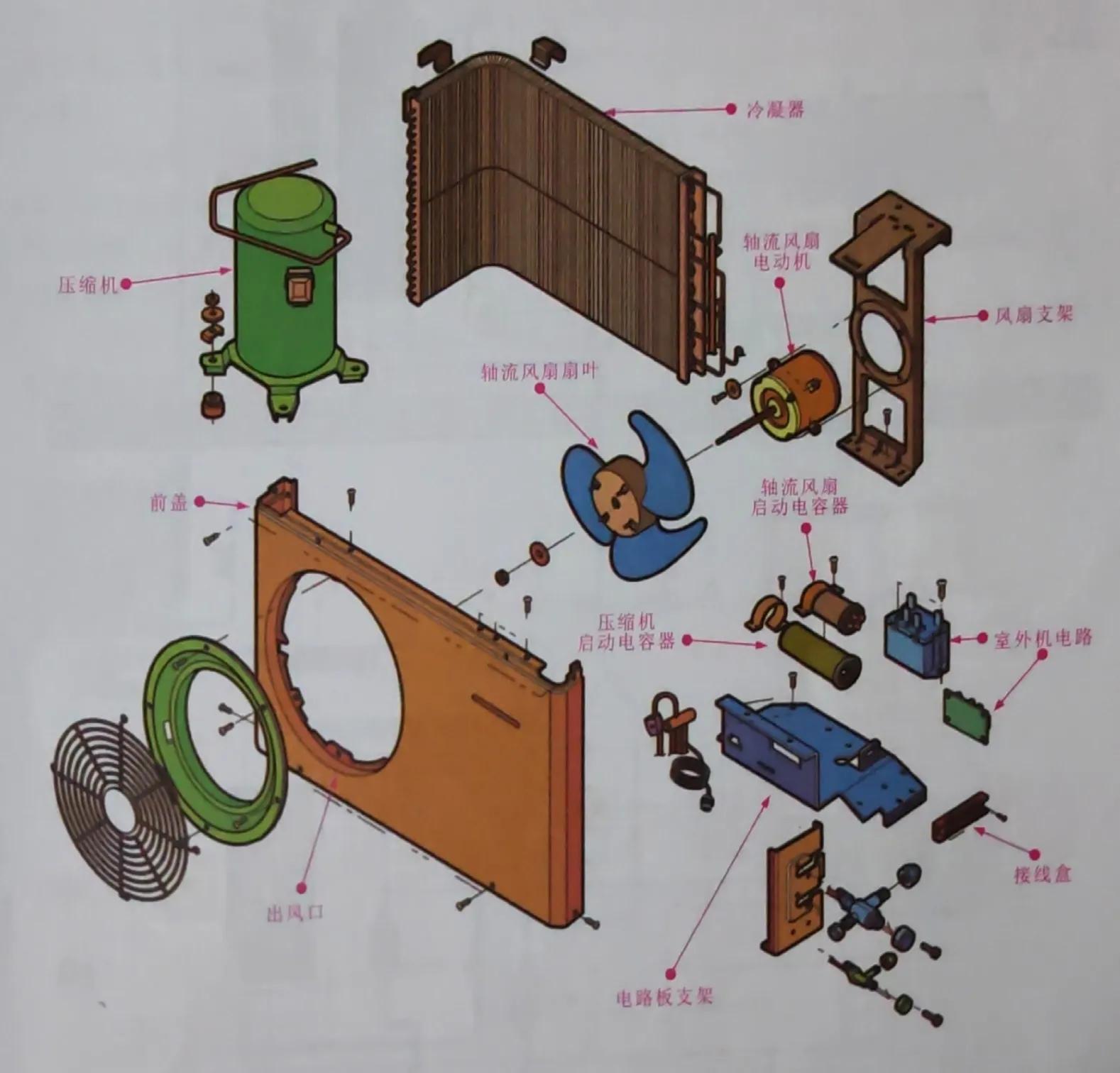

典型分体壁挂式空调机室外机的内部结构示意图如下图所示。

从图中可以看出，空调机的室外机主要是轴流风扇、压缩机、冷凝器、启动电容器、电磁四通换向阀、干燥过滤器、截止阀、接线盒等组成。

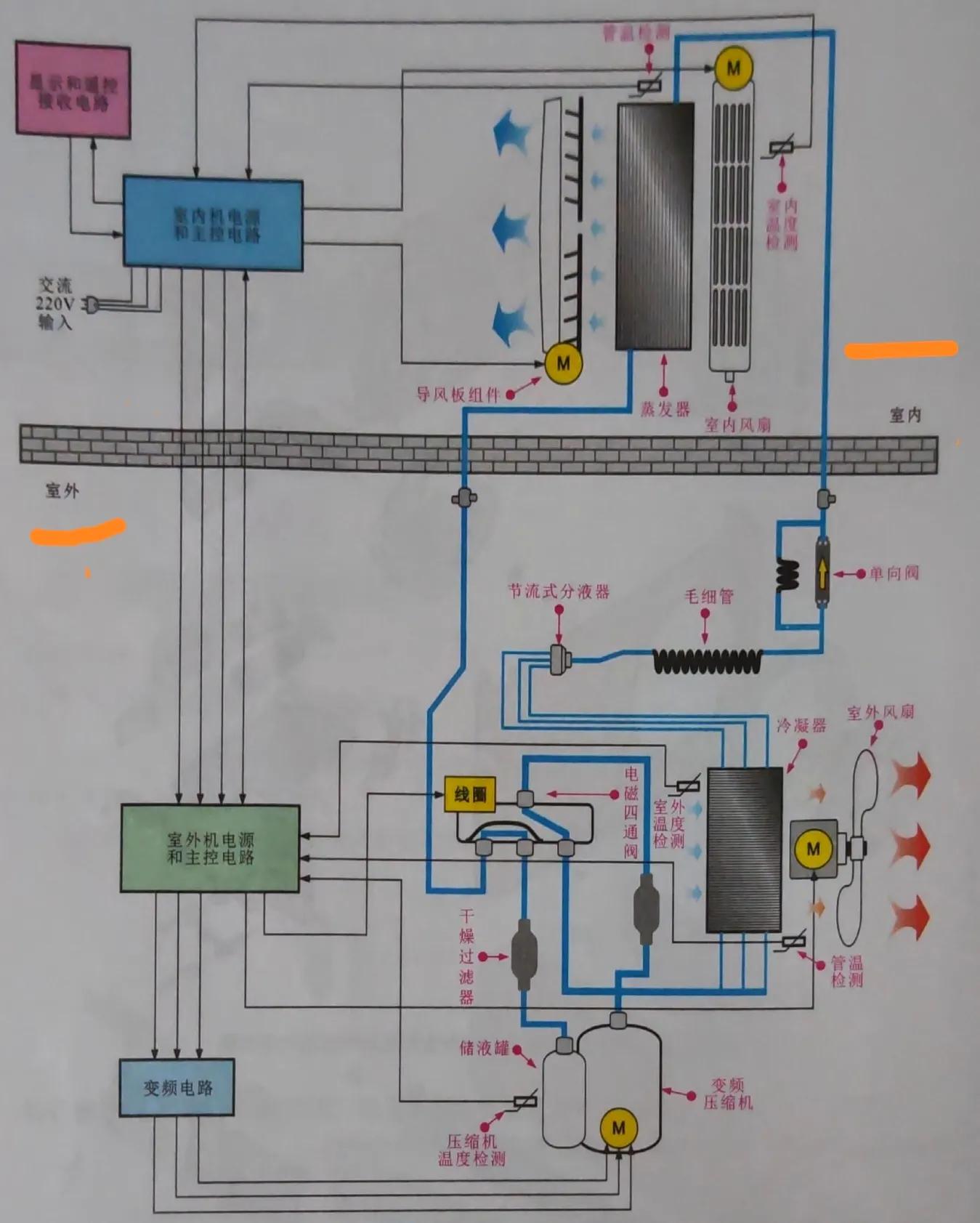

我们再看看空调机的控制关系。如下图所示。

在室内机中，由遥控信号接收电路接收遥控信号，控制电路根据遥控信号对室内风扇电动机、导风板电动机进行控制，并对室内温度、管路温度进行检测，同时通过通信电路将控制信号传输到室外机中，控制室外机工作。

在室外机中，控制电路板根据室内机送来的通信信号，对室外风扇电动机、电磁四通阀等进行控制，并对室外温度、管路温度、压缩机温度进行检测；同时，在控制电路的控制下，变频电路输出驱动信号驱动变频压缩机工作。另外，室外机控制电路也将检测信号、故障诊断信息及工作状态等信息通过通信接口传送到室内机中。
