多高层钢结构房屋常用的结构体系

多高层房屋结构的类别

特点：侧向荷载效应的影响突出：风荷载、地震作用

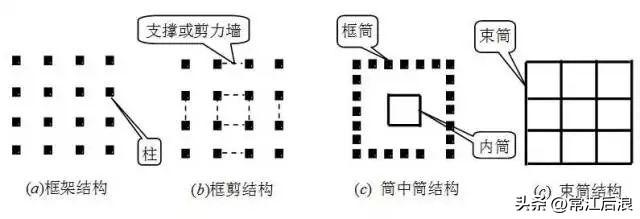

分类：框架结构、框剪结构、筒体结构

2

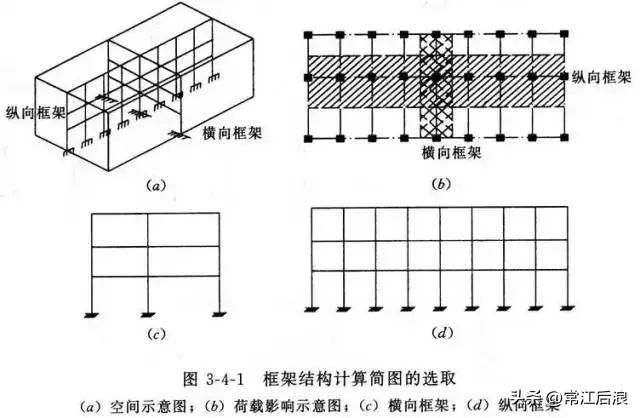

框架结构特点

1】平面布置较灵活，刚度分布均

2】侧向刚度小，延性较大，自振周期较长，对地震作用不敏感，一般不超过30层

3

框剪结构特点

1】支撑或剪力墙，双重设防

2】不超过40~60层

4

筒体结构特点

筒结构

1】框架形成的筒体结构，内筒及其它竖向构件主要承受竖向荷

载，外层框架主要承受侧向荷载

2】刚性楼面结构作为框筒的横隔

3】剪力滞后造成角柱的轴力过大，两个措施 ：

控制框筒平面的长宽比

加大框筒梁和柱的线刚度之比

4】适用的建筑高度可超过90层

筒中筒结构

1】减缓框筒结构的剪力滞后效应

2】密柱深梁或钢筋混凝土内筒

5

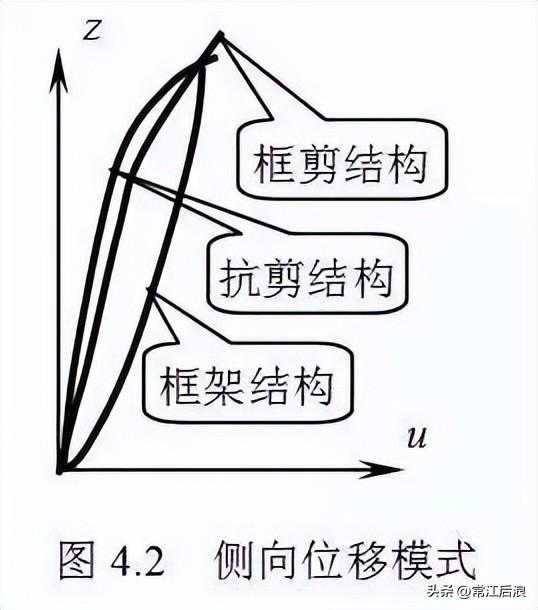

侧向位移模式

6

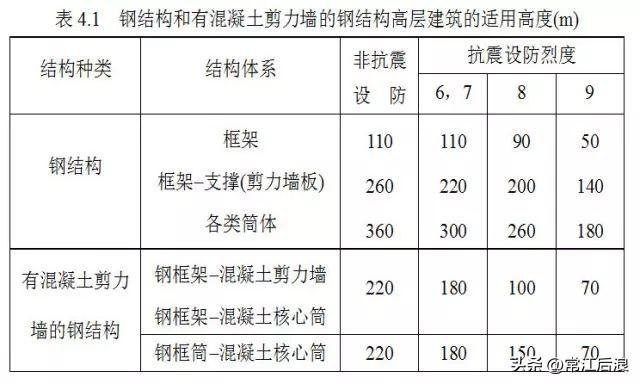

适用高度

JGJ99-98依据地震设防烈度划分：

7

非抗震设防的多层(￡12层)钢结构房屋形式

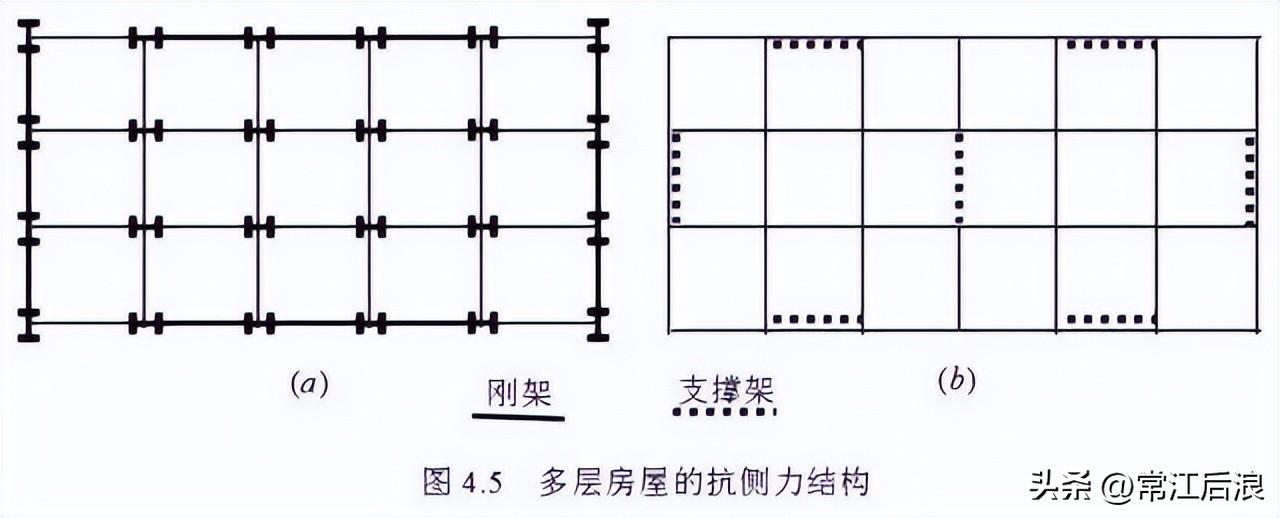

1】纯采用框架结构或斜撑(或剪力墙)体系

2】斜撑体系梁和柱的连接都可做成铰支即柔性连接

8

抗震设防的多高层钢结构房屋形式

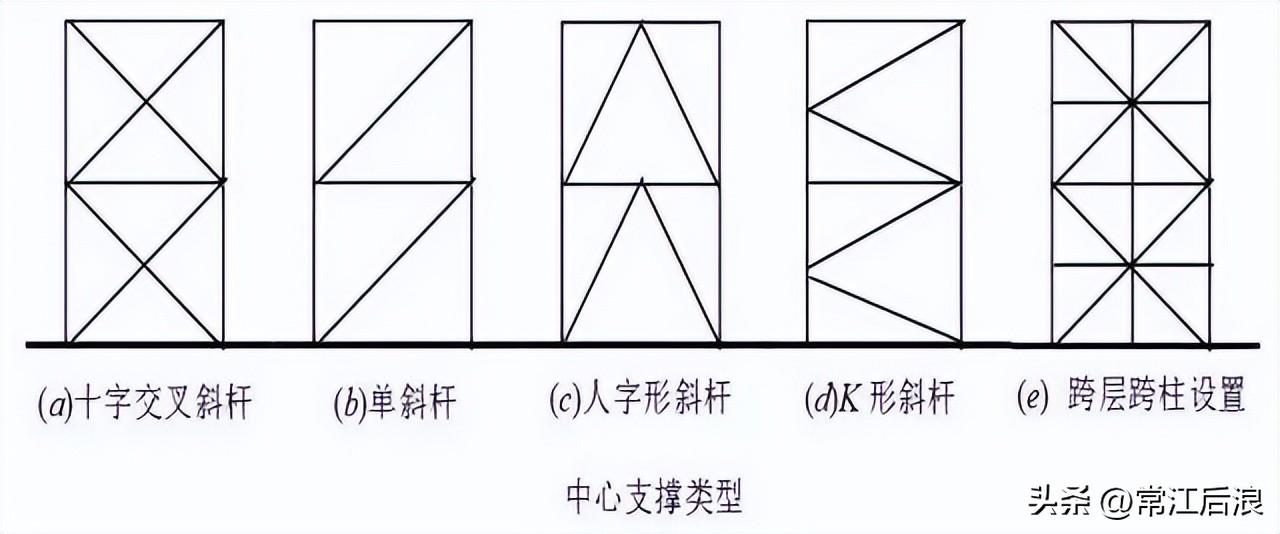

1】中心支撑体系，不超过12层

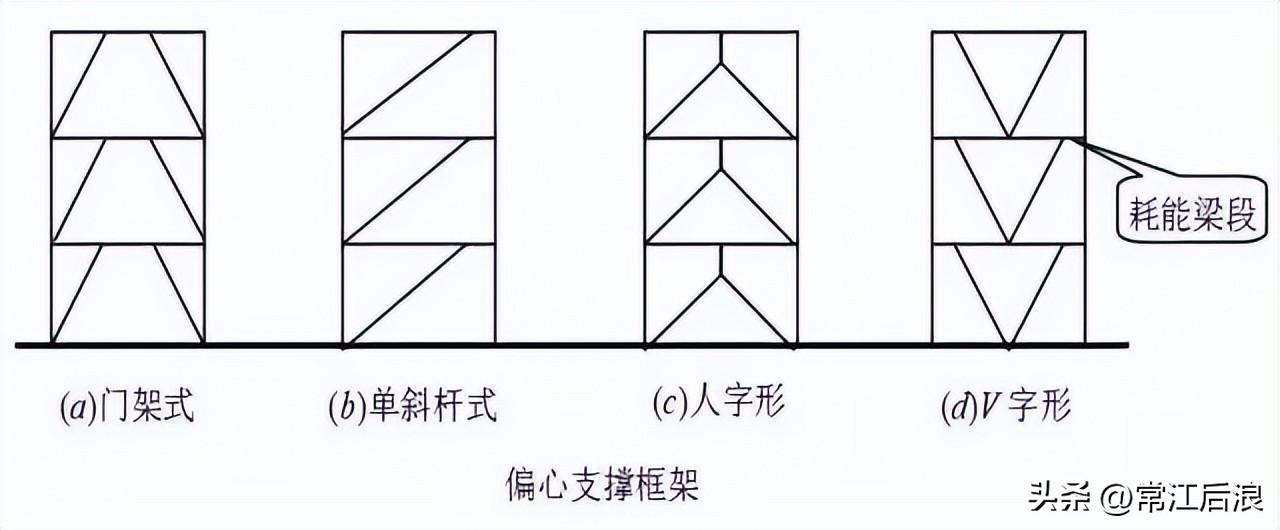

2】偏心支撑体系，超过12层

9

结构布置提要

1】光滑曲线构成的凸平面形式：风载体型系数小

2】采用中心对称或双轴对称的平面形式：减小或避免在风 荷载作用下的扭转振动

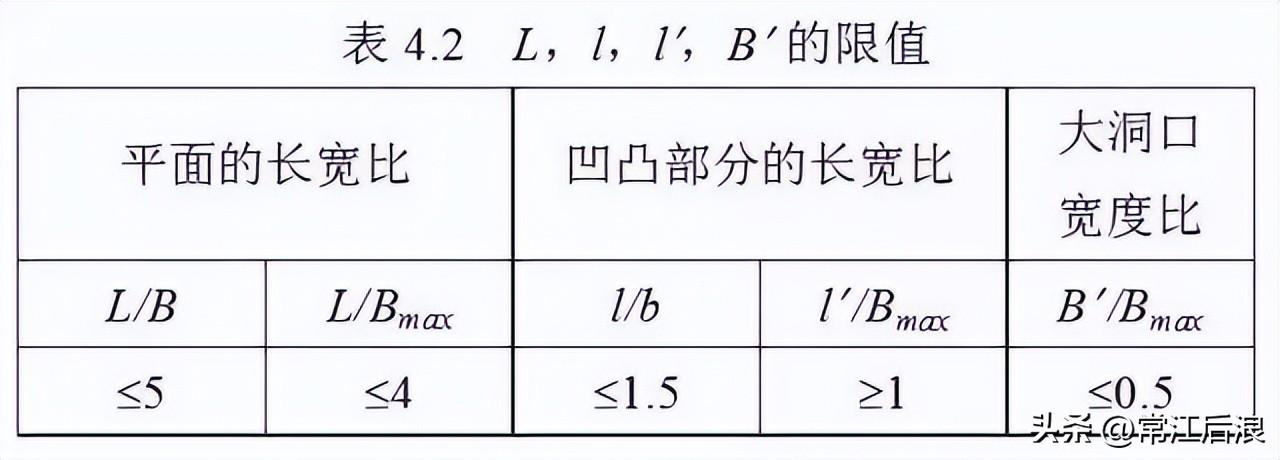

3】平面尺寸关系

4】平面不规则结构

5】结构竖向布置

10

基础

1】宜设地下室

2】抗震设防基础埋深宜一致, 不宜采用局部地下室

3】基础埋深，天然地基不宜小于H/15，桩基时不宜小于H/20

4】采用钢筋混凝土剪力墙或框剪结构型式

5】设置钢骨(型钢)混凝土的过渡层，一般为2~3层
