数字万用表如何测电压 万用表测电压怎么看

数字式测量仪表已成为主流，因为数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

图1

下面以该型数字万用表为例，简单介绍其使用方法和注意事项。

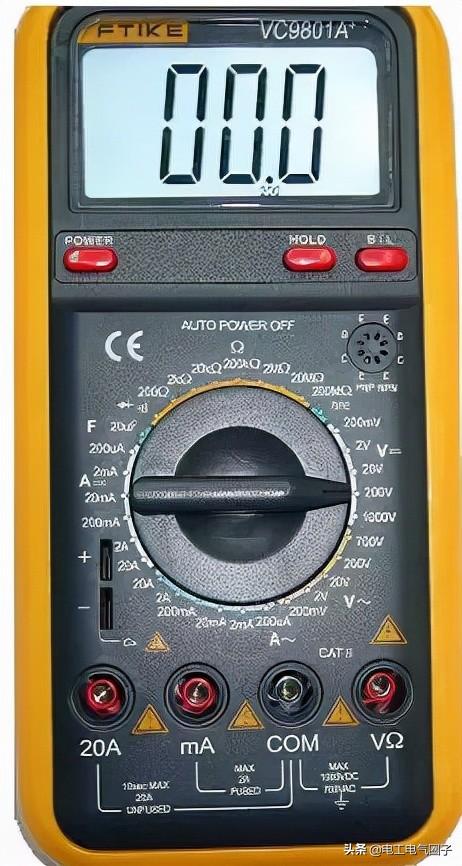

数字万用表外观

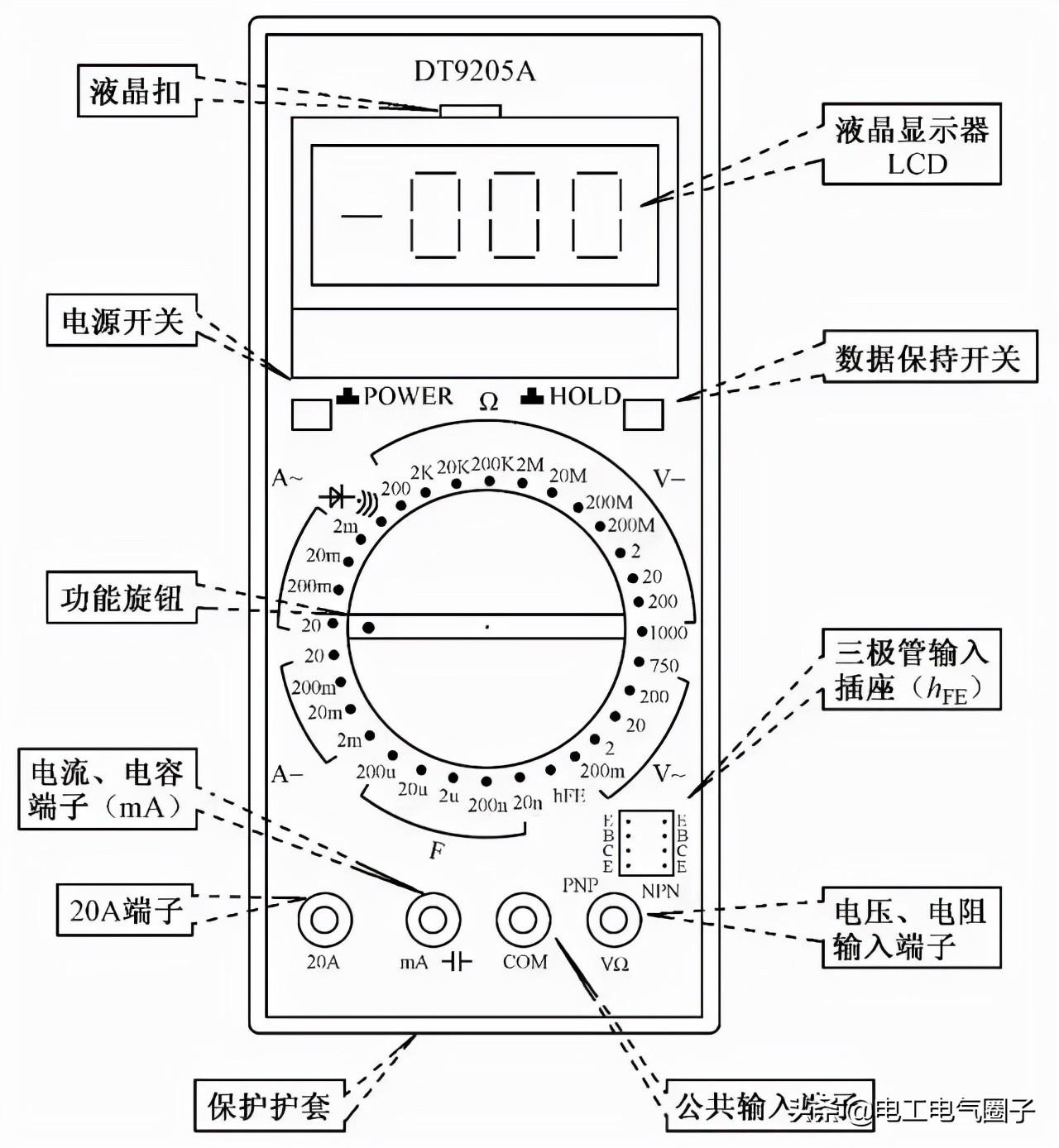

数字万用表使用图解

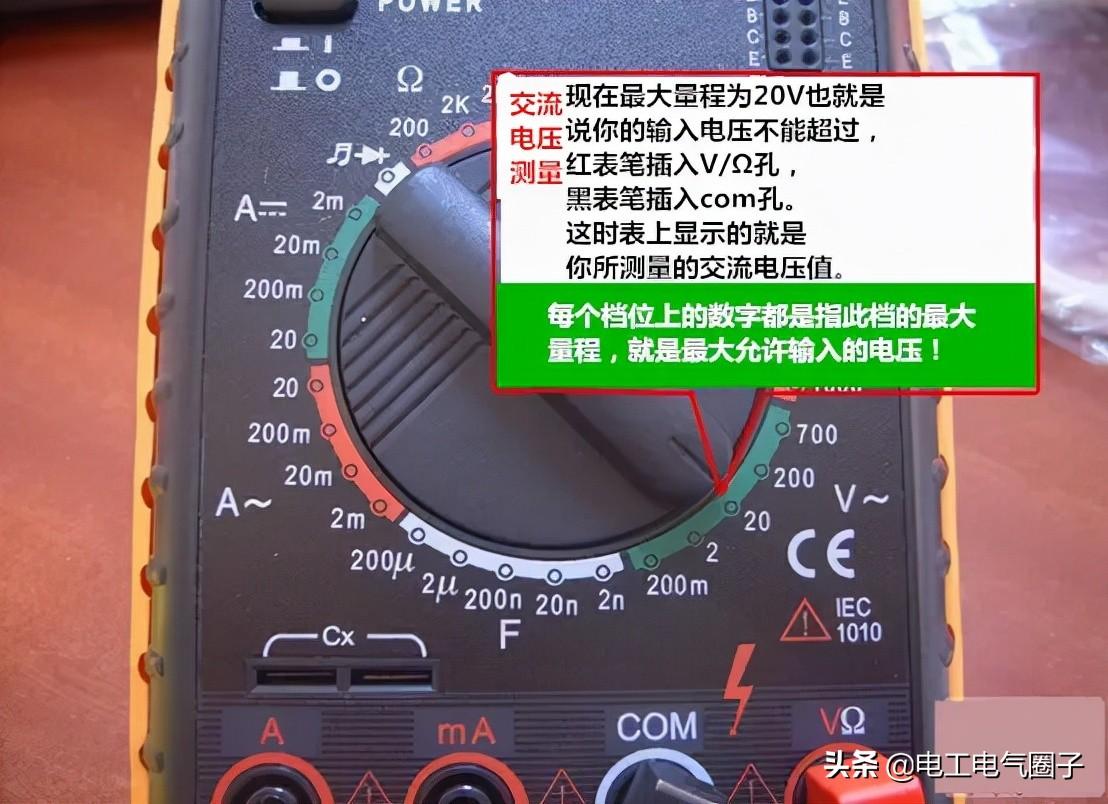

测量电压

1、将黑表笔插入com端口，红表笔插入VΩ端口。

2、功能旋转开关打至V~(交流)，V-(直流)，并选择合 适的量程 。

3、红表笔探针接触被测电路正端，黑表笔探针接地或 接负端，即与被测线路并联。

4、读出LCD显示屏数字。

数字万用表使用注意事项

1.如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，

再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

2.满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。

3. 测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。

4.当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电时，显示屏将显示“000”，或低位上的数字出现跳动。

5.禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。

你学会了吗？
