自密实混凝土技术主要包括哪些，混凝土评定标准最新版

1、技术内容

自密实混凝土（Self-Compacting Concrete，简称SCC）具有高流动性、均匀性和稳定性，浇筑时无需或仅需轻微外力振捣，能够在自重作用下流动并能充满模板空间的混凝土，属于高性能混凝土的一种。自密实混凝土技术主要包括：自密实混凝土的流动性、填充性、保塑性控制技术；自密实混凝土配合比设计；自密实混凝土早期收缩控制技术。

（1）自密实混凝土流动性、填充性、保塑性控制技术

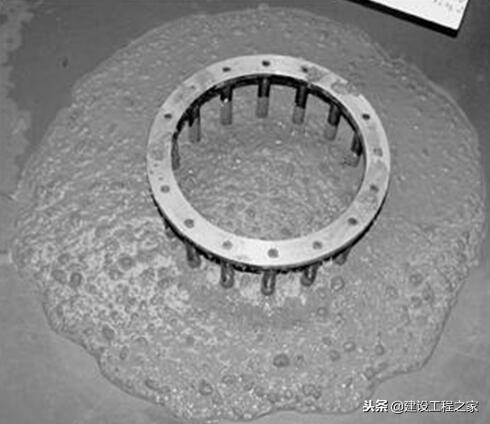

自密实混凝土拌合物应具有良好的工作性，包括流动性、填充性和保水性等。通过骨料的级配控制、优选掺合料以及高效（高性能）减水剂来实现混凝土的高流动性、高填充性。其测试方法主要有坍落扩展度和扩展时间试验方法、J环扩展度试验方法、离析率筛析试验方法、粗骨料振动离析率跳桌试验方法等。

（2）配合比设计

自密实混凝土配合比设计与普通混凝土有所不同，有全计算法、固定砂石法等。配合比设计时，应注意以下几点要求：

1）单方混凝土用水量宜为160kg～180kg；

2）水胶比根据粉体的种类和掺量有所不同，不宜大于0.45；

3）根据单位体积用水量和水胶比计算得到单位体积粉体量，单位体积粉体量宜为0.16～0.23；

4）自密实混凝土单位体积浆体量宜为0.32～0.40。

（3）自密实混凝土自收缩

由于自密实混凝土水胶比较低、胶凝材料用量较高，导致混凝土自收缩较大，应采取优化配合比，加强养护等措施，预防或减少自收缩引起的裂缝。

2、 技术指标

（1）原材料的技术要求

1）胶凝材料

水泥选用较稳定的硅酸盐水泥或普通硅酸盐水泥；掺合料是自密实混凝土不可缺少的组分之一。一般常用的掺合料有粉煤灰、磨细矿渣、硅灰、粒化高炉矿渣粉、石灰石粉等，也可掺入复合掺合料，复合掺合料宜满足《混凝土用复合掺合料》JG/T486中易流型或普通型Ⅰ级的要求。胶凝材料总量宜控制在400 kg/m³~550kg/m³。

2）细骨料

细骨料质量控制应符合《普通混凝土用砂、石质量及检验方法标准》JGJ52以及《混凝土质量控制标准》GB50164的要求。

3）粗骨料

粗骨料宜采用连续级配或2个及以上单粒级配搭配使用，粗骨料的最大粒径一般以小于20mm为宜，尽可能选用圆形且不含或少含针、片状颗粒的骨料；对于配筋密集的竖向构件、复杂形状的结构以及有特殊要求的工程，粗骨料的最大公称粒径不宜大于16mm。

4）外加剂

自密实混凝土具备的高流动性、抗离析性、间隙通过性和填充性这四个方面都需要以外加剂为主的手段来实现。减水剂宜优先采用高性能减水剂。对减水剂的主要要求为：与水泥的相容性好，减水率大，并具有缓凝、保塑的特性。

（2）自密实性能主要技术指标

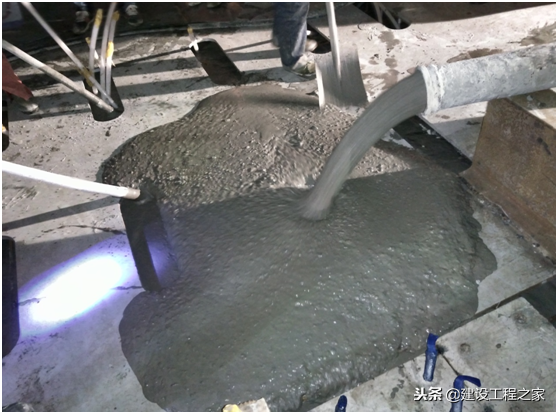

对于泵送浇筑施工的工程，应根据构件形状与尺寸、构件的配筋等情况确定混凝土坍落扩展度。对于从顶部浇筑的无配筋或配筋较少的混凝土结构物（如平板）以及无需水平长距离流动的竖向结构物（如承台和一些深基础），混凝土坍落扩展度应满足550~655mm；对于一般的普通钢筋混凝土结构以及混凝土结构坍落扩展度应满足660 ~755mm；对于结构截面较小的竖向构件、形状复杂的结构等，混凝土坍落扩展度应满足760m~850mm；对于配筋密集的结构或有较高混凝土外观性能要求的结构，扩展时间T₅₀₀（s）应不大于2s。其他技术指标应满足《自密实混凝土应用技术规程》JGJ/T 283的要求。

3、适用范围

自密实混凝土适用于浇筑量大，浇筑深度和高度大的工程结构；配筋密集、结构复杂、薄壁、钢管混凝土等施工空间受限制的工程结构；工程进度紧、环境噪声受限制或普通混凝土不能实现的工程结构。
