水泥墙裂缝是什么原因，抹灰墙面开裂原因及处理办法

1墙面抹灰开裂，一般有一些原因：1、砂太细。在我们开封，过去经经常使用开放砂做细骨料，因为砂粒很细，所以开裂很普遍。现在就不让用开放砂做抹灰了。2、基层处理欠好。采纳洒水湿润、刷素水泥浆等方式处理基层。3、现场搅拌不均匀。所以现在开始推广预拌砂浆。4、浆料存放时间过长。搅拌好的浆料由于运输、施工等造成放置时间过长，浆料干燥失去粘度、强度，施工上墙导致脱落、开裂。

2墙面抹灰开裂存在问题很多：1、主体质量问题；2、采取轻质砌块没有作特殊处理；3、砌体时没有依照相关规范要求去做造成砌体内部开裂；4、抹灰时基层没有处理好；5、资料存在质量问题；6、没有依照抹灰程序去做；7、抹灰用的砂浆配合比没有配制好；8、砂浆搅拌时没有搅拌均匀；9、砂浆搅拌没有依照施工配合比配制；10、抹灰完成没有养护等等。

3现在国家推行的是轻质砌块填充墙，但因轻质砌块强度低、吸水率高、收缩变形大，墙体抹灰易出现裂缝。发生轻质砌块墙面抹灰裂缝原因很多。例如，前道工序留下来的：砌体方面、设计构造方面、基础不均匀沉降引起连锁反应等原因。然而，最主要的比较罕见的比较频发的还是温度变更、干缩变形、配合比不适合、抹灰工序操纵不当等因素引起。根据成因最罕见的裂缝可分为四类：温度裂缝、干缩裂缝、设计及构造缺陷造成的裂缝、施工质量造成的裂缝。

1、温度裂缝

由于昼夜温差、室内外温差、季节温差所发生的温度变更，会引起资料的热胀冷缩。当约束条件下温度变形引起的温度应力足够大时，墙体就会发生温度裂缝，特别在围护结构的热桥处，温差应力影响较大，且出现频繁，如边框梁下沿墙体顶部的水平裂缝，门窗洞边的角裂缝，女儿墙根的水平裂缝，混凝土边框柱与内墙之间的竖向裂缝，建筑物顶层两端内外纵墙上的斜裂缝，其形态呈“八”字或“X”型。由于资料之间的线性膨胀系数分歧，温差应力必定引起结构内外胀缩变形的纷歧致，也必定会将抹灰层拉裂。

有些围护结构的保温设计热阻过小，使墙体经常受到温度波侵入，反复变形；外保温没有赶在内抹灰之前，这也是发生温度裂缝的重要原因。

顶层温度影响最大，裂缝频繁。其作用机理如下：在阳光照射下(特别是南方地区夏季)屋面梁板及其他热桥处温度可高达60℃～70℃，而其下的砌体仅为30℃～35℃，如此大的温差，加上线膨胀系数混凝土比砌体近似大一倍，根据王铁梦《建筑物的裂缝控制》一书中提出的计算理论和公式，可计算出砌体中的主拉应力。当砂浆强度M5.0、砌块强度A7.5时，则其沿灰缝截面破坏时的轴心抗拉、抗剪强度设计值仅为0.14MPa、0.12MPa，而沿灰缝（通缝）的弯曲抗拉强度仅为0.25MPa（0.12MPa），则温差引起的砌体主拉应力大于砌体自己抵抗力的50％～300％。若缺乏加强措施，则必定会将砌体及抹灰层拉裂。

2、干缩裂缝

轻质砌块干缩值为0.30～0.45mm/m，随着水份散失，砌体会发生较大的干缩变形。另外，抹灰层缺乏养护也会发生干缩裂缝。这类裂缝在墙体上分布广、数量多。如梁底顶砌处水平裂缝、门窗周边角裂缝、框架柱与填充墙之间的竖向裂缝。然而上述各种裂缝，往往是在温度应力变形和干燥收缩变形共同作用下形成的。特别在夏天，这两种因素影响最大。

3、砂浆配合比不适当发生裂缝

很多项目无论设计和施工都没有依照轻质砌块用砌筑砂浆与抹面砂浆尺度的要求,对抹灰砂浆的配合比进行优化，还是沿用普通抹灰砂浆。普通砂浆收缩率大、水化热大、和易性较差、保水性差、塑性差、干密度大、跟轻质砌块亲和力不强、线性膨胀或收缩也相差较大。这样抹灰层跟砌体的“相邻关系”会处理欠好，协同变形能力也会减弱，引起较大裂缝或微裂纹。所以优化配合比非常重要，这是从源头上和作用机理上控制抹灰裂缝。

4、墙面抹灰工艺操纵不当造成裂缝

（1）基层清理不到位，导致砂浆粘结不牢也易发生空鼓开裂。

（2）基层没有提前一天淋水湿润，因抹灰砂浆保水性能不克不及满足砌块吸水要求而引起抹灰层干缩开裂。

（3）抹灰一次成活，或分层抹灰无适当间隔时间，或抹灰层过厚未采纳加强措施。因抹灰层自收缩、塑性收缩、滑移等，引起较大裂缝或微裂纹。

（4）门窗洞四角处于应力集中区，未采纳合理连接构造措施，易变形拉裂。

（5）对分歧资料的结合部、施工洞周边，没有采纳加强措施。

（6）夏季抹灰后失水过快，没有及时喷雾养护；冬季施工昼夜温差冻融使砂浆失去粘结力。

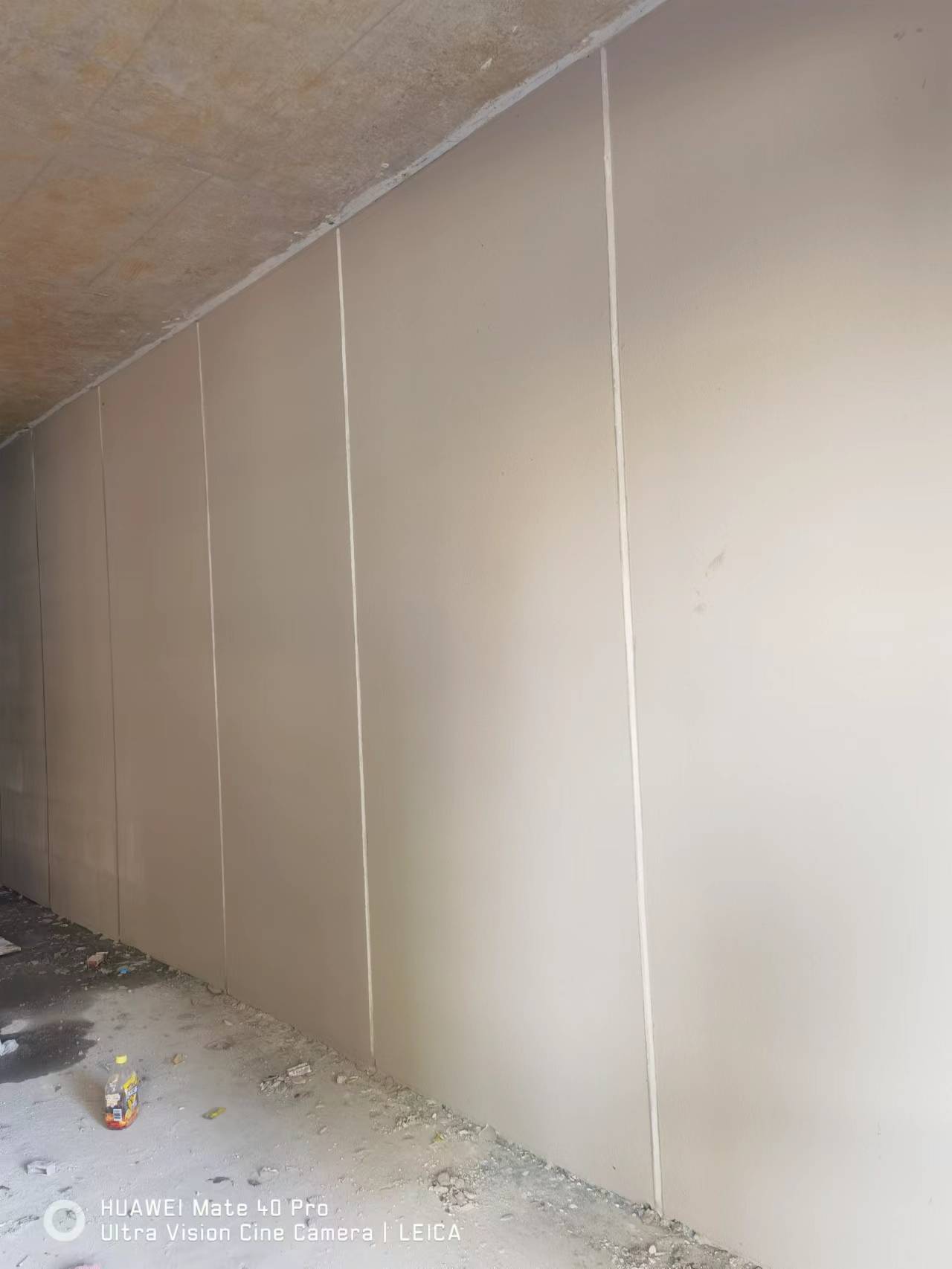

（7）抹灰时对墙长大于3米的墙面（比方客厅墙）没有设置分格缝采纳应力释放，应力集中易发生裂缝。

（8）抹灰操纵时用力太轻，特别是刮底层灰时没有带有一定压力将砂浆挤进孔或缝内形成犬牙交错的连接，这样会出很多问题，例如粘结不牢，厚度不均匀，密度纷歧致，抹灰层松散，晦气于底灰适应基层的变形，易发生裂缝。

（9）在面层压光时外罩一层素水泥浆或干水泥灰，这层水泥浆风干后薄而脆，易起皮，易龟裂，干灰易起砂掉粉。

（10）水泥砂浆没有在初凝时间内用完，已经风干结硬，和易性、塑性、保水性、粘结性已大大减弱，易出现大面积器质性不规则裂缝。

（11）采取水泥混合砂浆，掺合料石灰膏的熟化期不敷，没有15天，导致抹灰内部结核膨胀炸裂。

（12）墙体开槽装置管线、穿墙套管、门窗边、线盒、插座、空调、热水器等部位抹灰嵌缝填补处理不当，没有养护，会引起局部开裂。
