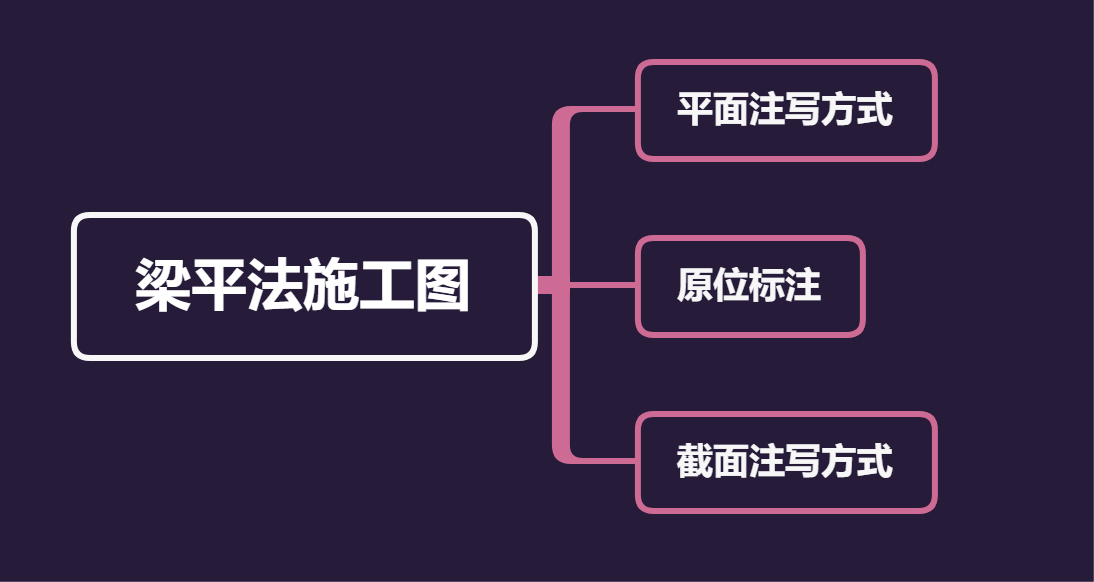

梁平法施工图是在梁平面布置图上采用平面注写方式或截面注写方式表达。梁平面布置图应分别按梁的不同结构层(标准层),将全部梁和与其相关联的柱、墙、板一起釆用适当的比例绘制。用表格或其他方式注明各结构层的顶面标高及相应的结构层号。对于轴线未居中的梁,应标注其偏心定位尺寸(贴柱边的梁可不注)。

(1)平面注写方式

平面注写方式是在梁平面布置图上,选不同编号的梁各一根,在其上注写截面尺寸和配筋具体数值的方式。平面注写包括集中标注和原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值。原位标注优先于集中标注。

1)集中标注。

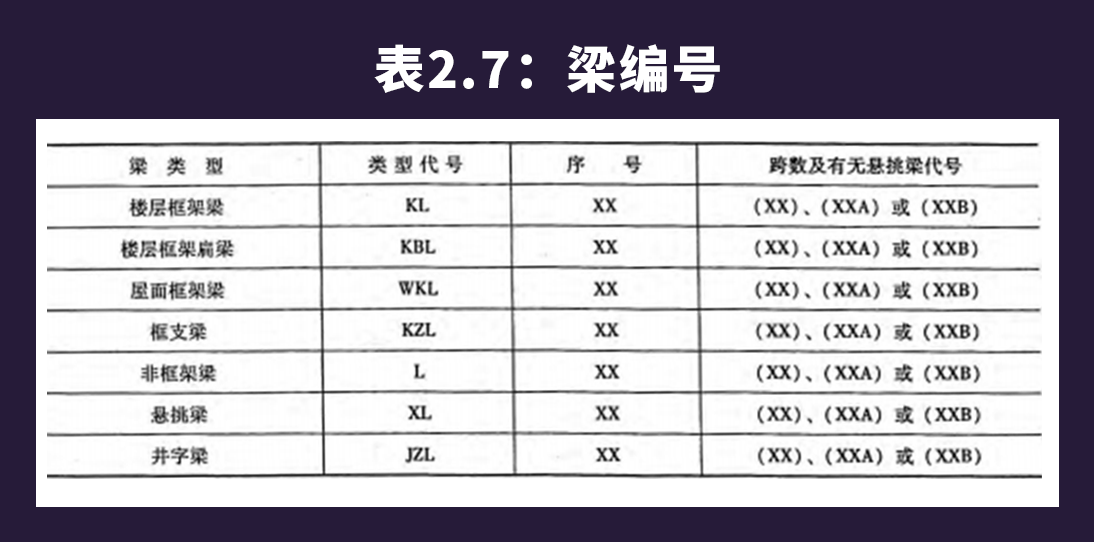

①梁编号。该项为必注值,由梁类型代号、序号、跨数及有无悬挑梁代号组成,见表 2-7

高层建筑结构多少层以上(梁平法施工图标注详解)-2

集中标注中KL2表示框架梁2, (2A)中的2表示该梁有两跨,(XXA)表示一端有悬挑梁,(XXB)表示两端带悬挑梁,悬挑不计入跨数。

②梁截面尺寸。该项为必注值。当为等截面梁时,用bxh表示,300×650表示该梁断 面宽300mm,高650mm (包括板厚);当为竖向加腋梁时,用bxh GYCl x c2表示,其中 勺为腋长,c2为腋高;当为水平加腋梁时,一侧加腋时用bxh PYq xc2表示,其中C|为 腋长,上为腋宽,加腋部位应在平面图中绘制;当有悬挑梁且根部和端部高度不同时,用斜线分隔根部和端部的高度值,即为bxm

③梁箍筋。该项为必注值,包括钢筋级别、直径、加密区域与非加密区间距及肢数。

④梁上部通长筋或架立筋。该项为必注值,所注规格与根数应根据结构受力要求及箍 筋肢数等构造要求确定。

⑤梁侧面纵向构造钢筋或受扭钢筋配置。该项为必注值。

⑥梁顶面标高高差。该项为选注值,是指相对于结构层楼面标高的高差值,有高差时, 需将其写入括号内,无髙差时不注。当某梁的顶面高于所在结构层的楼面标高时,其标高高 差为正值,反之为负值,(-0.100.)表示梁顶面比板面降低0.lm

(2)原位标注

①梁支座上部纵筋。该部位含通长筋在内的所有纵筋:

A.当上部纵筋多于一排时,用斜线将各排纵筋自上而下分开。

B.当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

C.当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注;当梁中间支座两边的上部纵筋相同时,可仅在支座的一边标注配筋值,另一边省略。

②梁下部纵筋。

A.当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

B.当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时角部纵筋写在前。

C.当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。

D.当梁的集中标注中已分别注写了梁上部和下部均为通长的纵筋值时,则不需在梁下部重复做原位标注。

E.当梁设置竖向加腋梁时,加腋部位下部斜纵筋应在支座下部以Y打头注写在括号内。

③附加箍筋或吊筋。将其直接画在平面图的主梁上,用线引注总配筋值(附加箍筋的 肢数注在括号内)。当多数附加箍筋或吊筋相同时,可在梁平法施工图上统一注明。少数与 统一注明值不同时,在原位引注。

④当在梁上集中标注的内容(即梁截面尺寸、箍筋、上部通长筋或架立筋,梁侧面纵 向构造钢筋或受扭纵向钢筋,以及梁顶面标高高差中的某一项或几项数值)不适用于某跨 或某悬挑部分时,则将其不同数值原位标注在该跨或该悬挑部位,施工时应按原位标注数值 取用。

(3)截面注写方式

截面注写方式是在分标准层绘制的梁平面布置图上,分别在不同标号的梁中各选择一根梁用剖面号引岀配筋图,并在其上注写截面尺寸和配筋具体数 值的方式来表达梁平法施工图。截面注写方式既可以单独使用,也可与平面注写方式结 合使用。

从相同编号的梁中选择一根梁,先将“单边截面号”画在该梁上,再将截面配筋详图 画在该图或其他图上。当某梁的顶面标高与结构层的楼面标高不同时,还应在其梁编号后注 写梁顶面标高高差[如 L3 (1) ( -0.100), IA(1) (-0.100)]

在截面配筋详图上注写截面尺寸方乂奴上部筋、下部筋、侧面构造筋或受扭筋以及箍 筋的具体数值时,其表达形式与平面注写方式相同
