消失模铸造的工艺流程详解

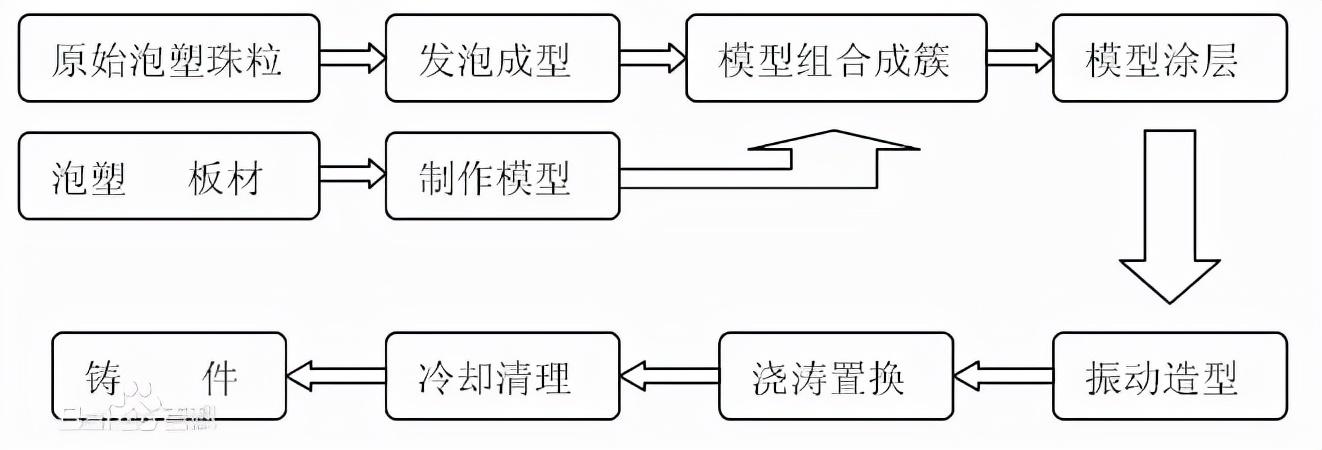

消失模铸造工艺介绍：

1，泡塑珠粒的选用：

消失模铸造专用的泡沫珠粒有三种。

①可发性聚苯乙烯树脂珠粒（简称EPS）；

②可发性甲基丙烯酸甲脂与苯乙烯共聚树脂珠粒（简称STMMA）； ③可发性聚甲基丙烯酸甲脂树脂珠粒 （简称EPMMA）。

常用可发性聚苯乙烯树脂珠粒（EPS），用于铸造有色金属、灰铁及一般钢铸。

珠粒特点：半透明珠粒，预发泡倍数40~60，粒径为0.18~0.80亳米（6种尺寸），

一般选用的原始珠粒的粒径小于或等于铸件的最小壁厚的1/9 ~ 1/10。

2，模型制作：

有两种情况：

◎由泡塑珠粒制作：预发泡——熟化——发泡成型——冷却出模

①预发泡

EPS珠粒在加入模具前，要先进行预发泡，以使珠粒膨胀到一定尺寸。

预发泡过程决定了模型的密度、尺寸稳定性及精度，是关键环节之一。适用于EPS珠粒予发泡的方法有三种：热水预发泡、蒸汽预发泡和真空预发泡。真空预发泡的珠粒发泡率高，珠粒干燥，应用较多。

②熟化

经预发泡的EPS珠粒放置在干燥、通风的料仓中一定时间。以便使珠粒泡孔内外界压力平衡，使珠粒具有弹性和再膨胀能力，除去珠粒表面的水分。熟化时间在8~48小时。

③发泡成型

将预发泡且熟化的EPS珠粒填充到金属模具的型腔内，加热，使珠粒再次膨胀，填满珠粒间的空隙，并使珠粒间相互融合，形成平滑表面，即模型。出模前必须进行冷却，使模型降温至软化温度以下，模型硬化定形后，才能出模。出模后还应有模型干燥及尺寸稳定的时间。设备有蒸缸及自动成形的成型机两种。

◎由泡塑板材制作：泡塑板材——电阻丝切割——粘结——模型

对简单模型，可利用电阻丝切割装置，将泡塑板材切割成所需的模型。

对复杂模型，首先用电阻丝切割装置，将模型分割成几个部分，然后进行粘，使之成为整体模型。

3，模型组合成簇：

是将自行加工好（或外购）的泡塑模型与浇冒口模型组合粘结在一起，形成模型簇，这种组合有时在涂料前进行，有时在涂层制备后埋箱造型时进行。是消失模（实型）铸造不可缺少的一道工序。

目前使用的粘结材料：橡胶乳液、树脂溶剂和热熔胶及胶带纸。

4，模型涂层：

实型铸造泡塑模型表面必需涂一层一定厚度的涂料，形成铸型内壳。其涂层的作用是为了提高EPS模型的强度和刚度，提高模型表面抗型砂冲刷能力，防止加砂过程中模型表面破损及振动造型及负压定型时模型的变形，确保铸件的尺寸精度。

外购的消失模铸造专用涂料,在涂料搅拌机内加水搅拌,使其得到合适的粘度。搅拌后的涂料放入容器内,用浸、刷、淋和喷的方法将模型组涂覆。一般涂两遍，使涂层厚度为0.5 ~ 2mm。据铸件合金种类、结构形状及尺寸大小不同选定。涂层在40~50℃下烘干。

5，振动造型：

我们介绍常用的一种造型方法（两种方法之一）。

其工序包括如下工序：砂床制备——放置EPS模型——填砂——密封定型

①砂床制备

将带有抽气室的砂箱放在振动台上，并卡紧。底部放入一定厚度的底砂（一般砂床厚度在50~100mm以上），振动紧实。

型砂为无粘结剂、无填加物、不含水的干石英砂。黑色金属温度高，可选用较粗的砂，铝合金采用较细砂子。型砂经处理后要反复使用。

砂箱为单面开口、设有抽气室或抽气管、起吊或行走机构的砂箱。

②放置EPS模型

振实后，其上据工艺要求放置EPS模型组，并培砂固定。

③填砂

加入干砂（几种加砂方法），同时施以振动（X、Y、Z三个方向），时间一般为30~60秒，使型砂充满模型的各个部位，且使型砂的堆积密度增加。

④密封定型

砂箱表面用塑料薄膜密封，用真空泵将砂箱内抽成一定真空，靠大气压力与铸型内压力之差将砂粒“粘结”在一起，维持铸型浇注过程不崩散，称之为“负压定型。较为常用。

6，浇注置换

EPS模型一般80℃左右软化，420~480℃时分解。分解产物有气体、液体及固体三部分。热分解温度不同，三者含量不同。

实型铸造浇注时，在液体金属的热作用下，EPS模型发生热解气化， 产生大量气体，不断通过涂层型砂，向外排放，在铸型、模型及金属间隙内形成一定气压，液体金属不断地占据EPS模型位置，向前推进，发生液体金属与EPS模型的置换过程。置换的最终结果是形成铸件。

浇注操作过程采用慢——快——慢。并保持连续浇注，防止浇注过程断流。浇后铸型真空维持3~5分钟后停泵。浇注温度比砂型铸造的温度高30~50℃。

7，冷却清理

冷却后，实型铸造落砂最为简单，将砂箱倾斜吊出铸件或直接从砂箱中吊出铸件均可，铸件与干砂自然分离。分离出的干砂处理后重复使用。
