带铠电缆与不带铠电缆的区别 带铠装电缆安装规范要求

一、铠装电缆概述

铠装电缆简单点说就是在电缆外绝缘层的外面再加上一层金属包裹层，这就是铠装层，其导体绝缘填充垫层粗、细钢丝铠装护层包带。

二、铠装电缆特征

1、具有坚硬的结构，可有效保护电缆不会被外界的机械力破坏，还可以增强抗拉强度、抗压强度等机械保护延长使用寿命。

2、具有防侵蚀能力，能保护电缆不怕动物啮咬和酸性雨水腐蚀；可以采用任何一种方式敷设，更适用于环境恶劣的埋地敷设。

3、铠装保护层可以加到任何结构的电缆上，还可以接地。

4、一般固定在一个地方基本不移动，动力传输电能或控制信号传输。

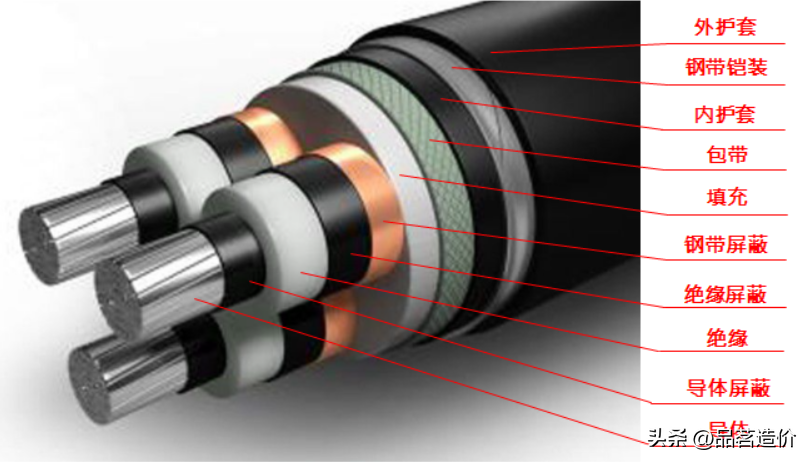

三、铠装电缆结构

1、铠装表示电缆的最外保护层采用钢带或者钢丝缠绕，用于保护电缆不受外部机械力的破坏；而交联电缆指的是电缆导体外面绝缘层材料是用交联聚乙烯材料。可以采用铠装交联聚乙烯电缆，即采用交联材料绝缘，铠装外层保护的电缆。

2、常用的铠装材料有钢带、钢丝、铝带、铝管等，其中钢带、钢丝铠装层具有高导磁率，有很好的磁屏蔽效果，可以用于抗低频干扰，并可使铠装电缆直埋敷设而免于穿管且价廉物美，在实际项目中使用较多。

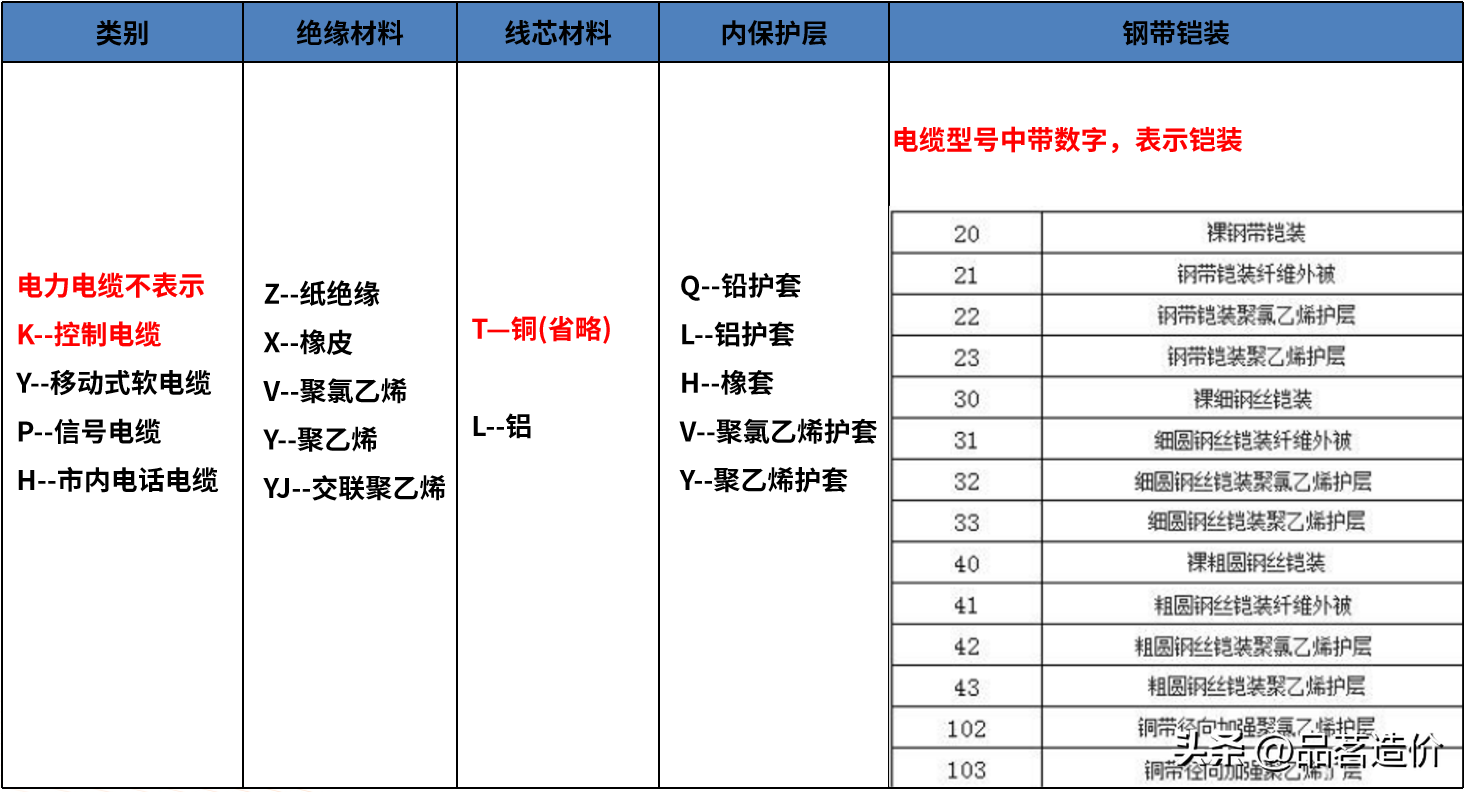

3、铠装电缆代号表示方法为：普通电缆+数字，YJV代表普通电缆，YJV22代表铠装电缆。

以“YJV22”为例，第一个“2”表示双钢带铠装，第二个“2”表示聚氯乙烯护套，如用聚乙烯护套把“2”改成“3”即可。

四、铠装电缆型号

例：ZARVV22

表示为：铜芯A类阻燃聚氯乙烯绝缘聚氯乙烯护套钢带铠装软电缆。

五、常用铠装电缆

1、铠装控制电缆

KWV32、KVVP32、KYJV32、KYJVP32、KVV22、WP2、KWP22、KYJV22、KWR22、KYJVP2、KYJVP22；2*0.5,3*0.75,4*4…..37*1.5mm

2、铠装电力电缆

W32、ZR-W32、YJV32、YJV22、W22、YJY22、YJLV22；2*0.5,3*0.75,4*4…..37*1.5mm

3、铠装屏蔽电缆

RVVP22、KVVP22、DJYVP；2*0.5,3*0.75,4*4…..37*1.5mm

4、铠装阻燃电缆

ZC-YJV22、ZC-KW22 、ZC-HYA22；2*0.5,3*0.75,4*4…..37*1.5mm

5、铠装通信电缆

HYA22、HYV22、HYV23 HYA32、HYV32；5对，10对…..2400对；0.4-0.5-0.6-0.7-0.8-0.9线径

6、铠装计算机电缆

DJYVP22、DJYPV22、DJYVRP22、DJYPVR22、DJYPVP22；1*2*0.75 2*2*1.0 3*2*1.5 ……30*2*1.5mm

六、铠装电缆与普通电缆的差异

1、两者结构不同

与普通电缆相比，铠装电缆表面多了一层金属强化。

2、两者适用范围不同

铠装电缆面有加强层，适合埋地时使用，而普通电缆面没有加强层，不能埋在地下，但其他情况下一般使用非铠装电缆。

3、两者用途不同

埋在地下时使用铠装电缆。在直接掩埋和铺设中，需要铠装电缆。非铠装电缆埋在地下不能使用，其他情况下使用非铠装电缆。

七、铠装电缆快速算量

品茗BIM安装算量软件是一款基于国产CAD平台，针对安装全专业工程量计算的软件。自主研发的R-cad识别技术，智能化点位回路识别技术等，帮助安装预算员快速完成水、电、暖等安装全专业工程量计算。软件可实时查看工程量，无缝对接品茗计价软件，解决安装造价过程中的效率低，量不准，对账难的问题，助您高效完成造价工作。

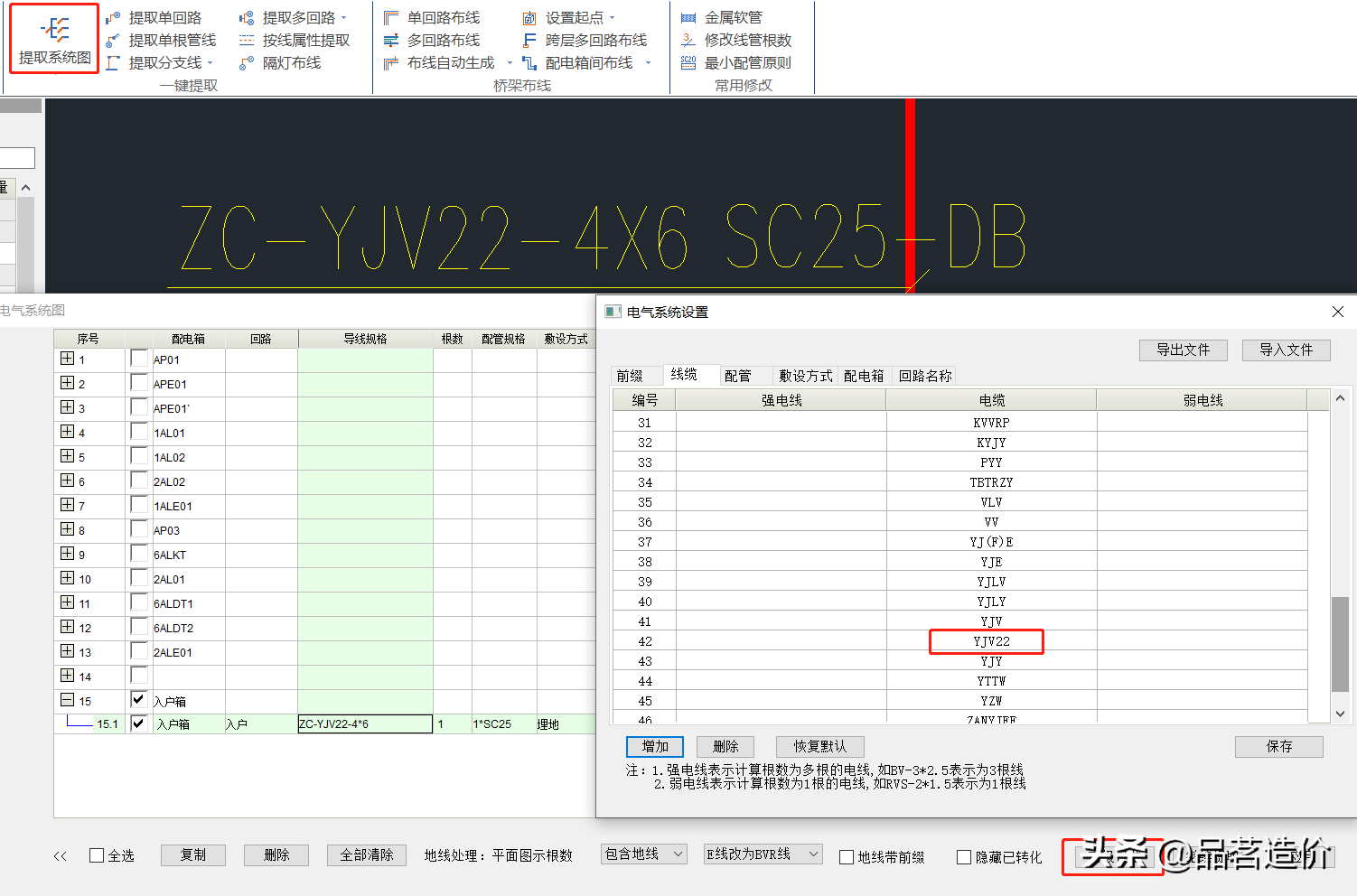

使用品茗BIM安装算量软件计算铠装电缆的工程量，非常方便：

只需在提取系统图时，在高级设置中增加一下对应电缆即可，便捷高效。
