钢筋搭接长度计算公式表 钢筋搭接长度规范

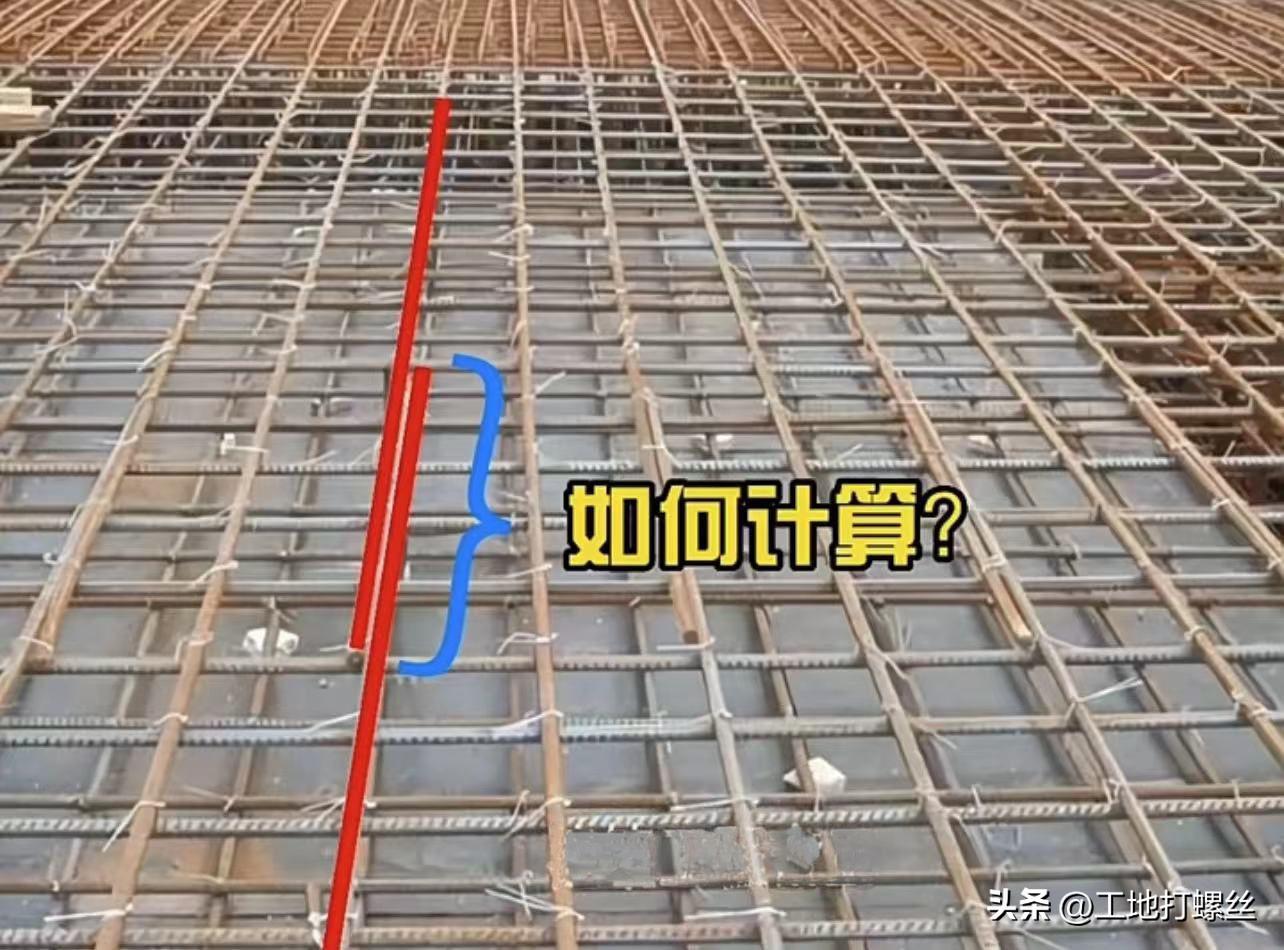

钢筋搭接是两根钢筋相互有一定的重叠长度，用扎丝绑扎的连接方法，适用于较小直径的钢筋连接。板面上的钢筋进行绑扎搭接时，如何计算下图中的搭接长度？今天我们就来学习一下如何通过查表来解决这个问题。

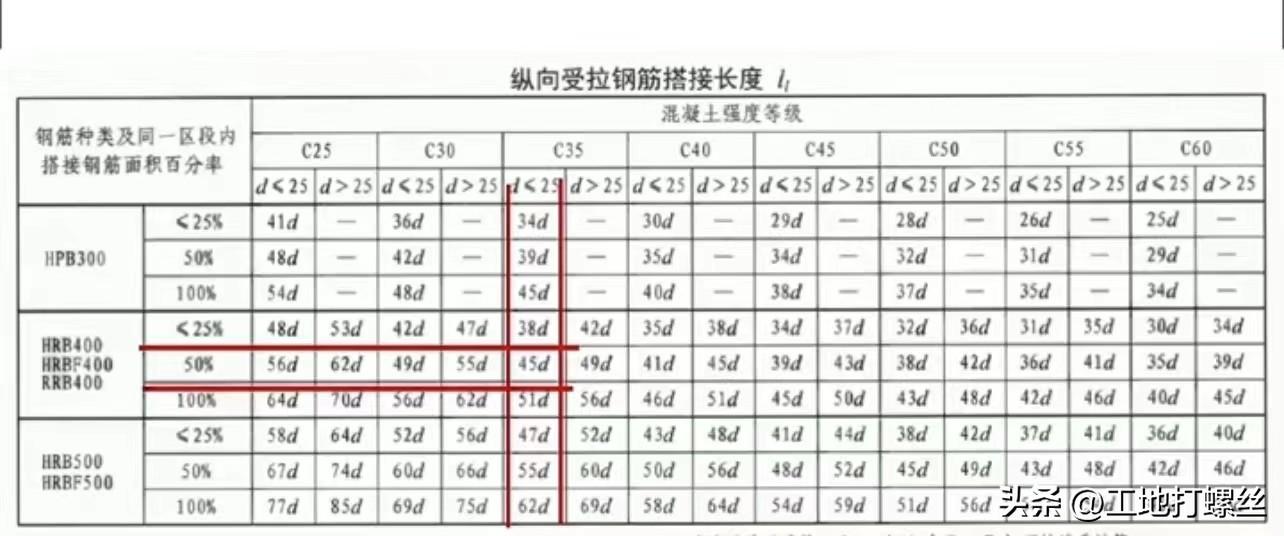

一般板面钢筋不考虑抗震设计，故钢筋搭接长度为Ll。非抗震钢筋的搭接长度可根据钢筋种类、钢筋接头面积百分率、钢筋直径、搭接区混凝土强度四个因素查表得到。

如上图中板面上的钢筋直径相同，应以隔一根搭接一根的方式连接，接头面积百分比为50%，假设搭接区混凝土强度为C35，钢筋直径为14mm，搭接长度在本栏表格中，再根据钢筋类型为III级钢，接头面积百分率为50%，表格相交为45d，则搭接长度为45d，45乘以14等于630mm。

最后，我们判断板面钢筋的保护层不超过3d，涂有环氧树脂的钢筋是不易被扰动的构件，不需要修正， 此处，板钢筋的搭接长度为630mm。

扩展：

1.如果两根钢筋的直径不同，我们要选择直径稍微小的钢筋来计算。

2.修正系数有的是0.7，有的是1.1或者1.2，要根据实际情况才能确定。

3.计算钢筋的搭接长度一定要根据相关的施工图，如果图上未明确规定，可以按照接头的长度来计算。
