室外排水设计规范最新标准(室外排水设计规标准)

排水系统设置要求

市政排水(雨水、污水)井设置,规范中要求在管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离处设置检查井,方便检查及清理管道。管道交汇处、转弯处、管径或坡度改变处、跌水处是根据管道的走向而设置的,不按规范设置间距执行,但在直线管段上需要按一定的间距来设置。《室外排水设计规范》 要求,检查井在直线管段的最大间距应根据疏通方法、疏通器具等具体情况确定,只是参照规定取值,规定距离为最大限,结合现有疏通器具长度及操作实际综合考虑,不能超过最大限值。

市政检查井最大间距

管径净高(mm) ,污水管道最大间距(m),雨水(合流)管道最大间距(m)

200~400 40 50

500~700 60 70

800~1000 80 90

1100~1500 100 120

1600-2000 120 130

排水检查井间距与管径大小和排水管线性质有关,雨水管线和合流管线的检查井间距是一样的,污水的检查井间距要小一些。

室外生活排水管道管径小于等于150mm时,检查井之间的距离不宜大于20m,管径大于等于200mm时,检查井之间的距离不宜大于30m。室外排水与市政排水分界以市政排水接入井为分界。

市政排水管道上的检查井之间的距离不宜大于50m。(市政疏通有专门工具)。

双壁波纹埋地排水管在管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离处应设置排水检查井,排水检查井在直线管段的最大间距宜符合相应的规定。

双壁波纹埋地排水管直线管段排水检查井最大间距

公称直径DN(mm) 最大间距(m)污水管道 ,雨水(合流)管道(m)

DN<200 20 30

200 40 50

500 60 70

800 80 90

1000 100 120

DN>1500 120 120

双壁波纹埋地排水管检查井的距离最大间距适于室外排水,不适于市政排水,市政排水也不常用双壁波纹管。施工中有时为避免检查井正好在建筑物入户门,往往调整检查井的位置,但不能大于最大距离。

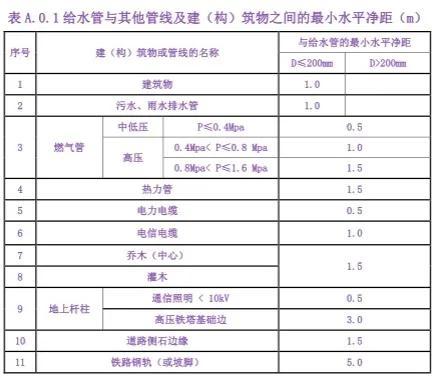

管与管及与建筑构件之间的最小净距名称

室外排水设计规范最新标准(室外排水设计规标准)-1

引入管:

1.在平面上与排水管道不小于1000mm

2、在排水管水平交叉时。不小于于150mm。

水平干管:

1、与排水管道的水平净距一股不小于500mm

2、与其他管道的净距不小于100mm

3、与墙、地沟壁的净距不小于80-100mm

4、与梁、柱、设备的净距不小于50mm

5、与排水管的交叉垂直净距不小于于100mm

给水立管不同管径下要求如下:

1、当DNS32至墙的净距不小于25。

2、当DN32-DN50,至墙面的净距不小于35。

3、当DN70-DN100至墙面的净距不小于50。

4、当DN125-DN150至墙面的净距不小于60

支管与墙面净距一般为20~25mm。

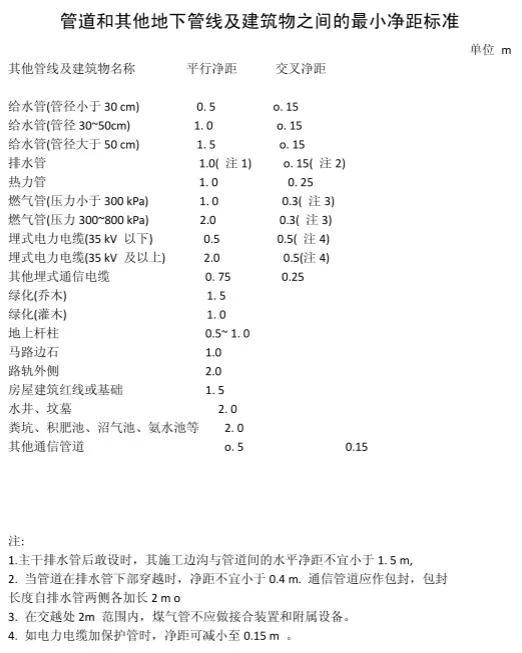

室外排水设计规范最新标准(室外排水设计规标准)-2

室内给水与排水管道平行敷设时,两管间的最小水平净距不得小于1m;交叉铺设时,垂直净距不得小于0.15m。给水管应铺在排水管上面,若给水管必须铺在排水管的下面时,给水管应加套管,其长度不得小于排水管管径的3倍。

排水管道支架(管卡)间距规定

DN100的立管一般3m的间距,也1.5m设一个,横管按1米,根据管径大小调支架间距,越大管径间距越小。

管径200立管最大1.5m,横管1m支架/管卡间距。

市政检查井分雨水检查井和污水检查井雨水检查井的井底高度与雨水管道的一半相平,就是雨水管通过检查井的时候,管子的上半部分是露出井底的。

污水检查井的井底高度与污水管顶平(限直线管路上),就是污水管通过检查井的时候,整个管子都是在井底以下。当然,这个流槽不是水管,而是做井的时候砌筑或混凝土浇筑成U型。

室内卫生间地面向地漏处排水坡度一般为2%~3%,卫生间的地面标高设计应比室内低20~50mm。 卫生间回填找平时,应以地漏为中心向四面方向辐射,找准坡度,用刮尺刮平,确保不积水。

地沟一般在单元楼梯间下面,汇集进户各种管线(暖管、给排水管)的地沟。

地沟检查口盖板选定由所在部位而定,如盖板位置无重荷载碾压时可采用轻型复合盖板,如有重荷载碾压时可用重型盖板或预制钢筋混凝土重型盖板。

地沟检查口盖板通常采用钢筋混凝土的,表面不影响美观,与楼道地面结构层留有缝隙,表面水泥砂浆密封在一起,确定位置砸掉水泥砂浆面层就能方便揭开钢筋砼盖板。

沉泥井是一种带有沉泥槽的检查井,可以将生活污水短时间的截留,使生活污水中的杂质在沉泥井中沉淀在沉泥井的沉泥槽中,起到初步过滤、减少管路堵塞的作用。但是在设置沉泥井的时候需要隔一段距离就需要设置一个沉泥井,沉泥井清掏作业量比较大,并且需要对沉泥井及时清掏,否则会导致排污管道堵塞,给人们生活带来不便。

沉砂井(沉淀井)的作用主要用于排水管道线路中,将排水管中的砂、淤泥垃圾等物在此井中沉淀,方便清理,保持管道畅通无阻,管道底部到井底的高度为沉泥砂高度,适用排水管道掏挖淤泥。

在泵站、倒虹管等的前一个井前设一个沉泥井。

直线一般间隔1~3个井设置。倒虹管进口、出口要设置。支管接入时、转弯大、坡度变化大时不宜设置。

沉泥槽设置的目的是为了便于将养护时从管道内清除的污泥,从检査井中用工具清除。应根据各地情况,在每隔一定距离的检查井和泵站前一检查井也可设沉泥槽,对管径小于600mm的管道,距离可适当缩短。每一个有支管接入的地方设一个,有支管接入处、 每隔90~120m设计沉泥井。

一些坡度突然变小的地方宜设一个,个别拐弯段设置一个沉泥井。一般情况下,每隔100m左右设一个。

在流水较为丰富的大管段可基本不设,但在小管径宜间隔设置。

在转角、非机动车道上、较多饮食店附近多设置。

1、雨水管道每隔1~2个检査井,设1个沉砂井:

2、雨水管道接入处的端头井及接入井:

3、雨水检查井落地0.5m,污水管道不允许设沉砂井。

在排水管道每隔适当距离的检查井内和泵站前一检查井内,宜设置沉泥槽,深度宜为0.3m~0.5m。在排水管道一般可间隔1~2排水检查井设一沉泥槽。

布置位置应易于检修,在支管汇入处的上一个检查井设置;倒虹吸管和进入聚站的前一个检査井,沉泥井是设置在管道的最低点处。

检査井设计要求:d≤600时每座检查井需做沉泥井, d =800时每隔一座检查井做一座沉泥井, d ≥1000时不做沉泥井,未做沉泥井的检查井需要做流槽设置。
