防雷浪涌保护器的作用,防雷模块和浪涌保护器

防雷浪涌保护器是什么,有什么作用?它是如何安装和接线的?今天地凯科技就针对浪涌保护器的概念、作用、安装接线分别给大家做一下科普。

浪涌保护器(SPD),是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置,我们也称为防雷器,对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护。

浪涌保护器一般是与被保护的设备并联,当电气回路或者通信线路中因为雷电的干扰突然产生尖峰电流或者电压时,浪涌保护器能在极短的时间内导通分流,可以起到泄流和限压的效果,防止过大的电流与电压对设备产生损害。总的来说,它的主要作用是保护电子设备免受“浪涌”的损害。

配电系统的防雷浪涌有多级保护,一般包括第一级保护(总配电柜)、第二级保护(分配电柜)、第三级保护(设备处)等(下文介绍的是设备处的浪涌保护)。此外,不同的场合有不同的用电需求,衍生出来很多电源供电系统,包括TT系统、TN-S系统、TN-C系统等,浪涌保护器也有不同的型号来应对这些不同的电源系统。

防雷浪涌保护器的作用,防雷模块和浪涌保护器-1

一般来说,TT系统需要选用1P+N或3P+N的浪涌保护器(N极里元件是气体放电管),TN-C系统可选用1P和3P的浪涌保护器,而TN-S系统即可选用1P+N、3P+N的,也可以选用2P和4P的浪涌保护器。我们一般常见的可能是TN-S系统及单相系统的使用情况。

那么浪涌保护器怎么接线和安装?

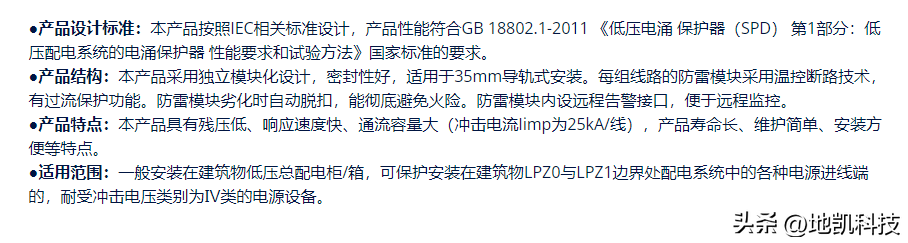

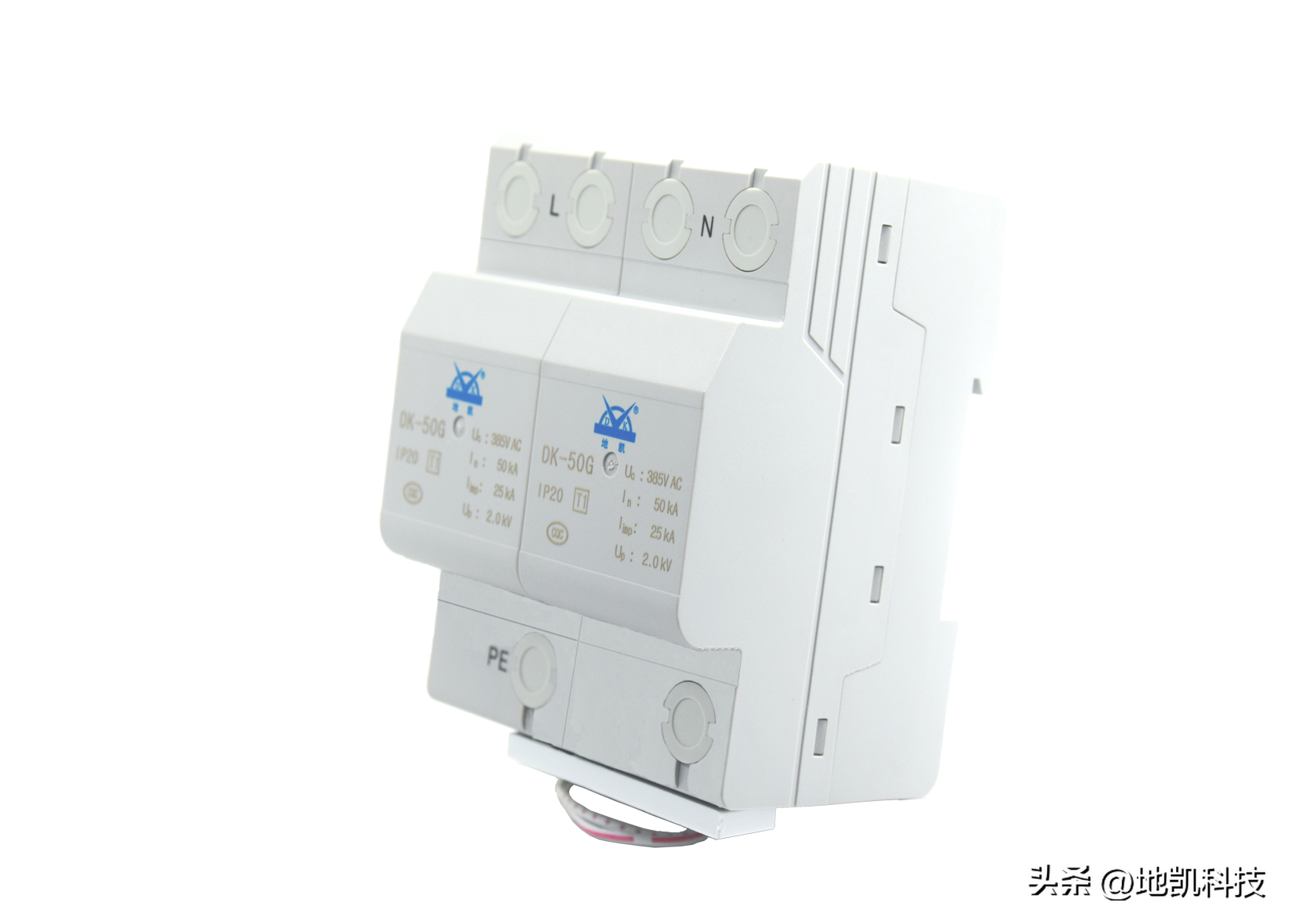

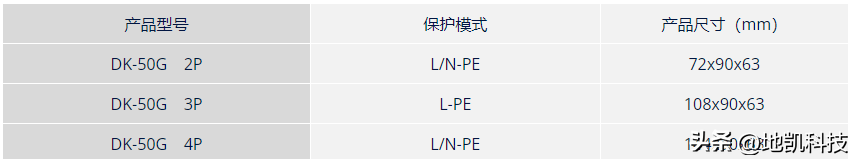

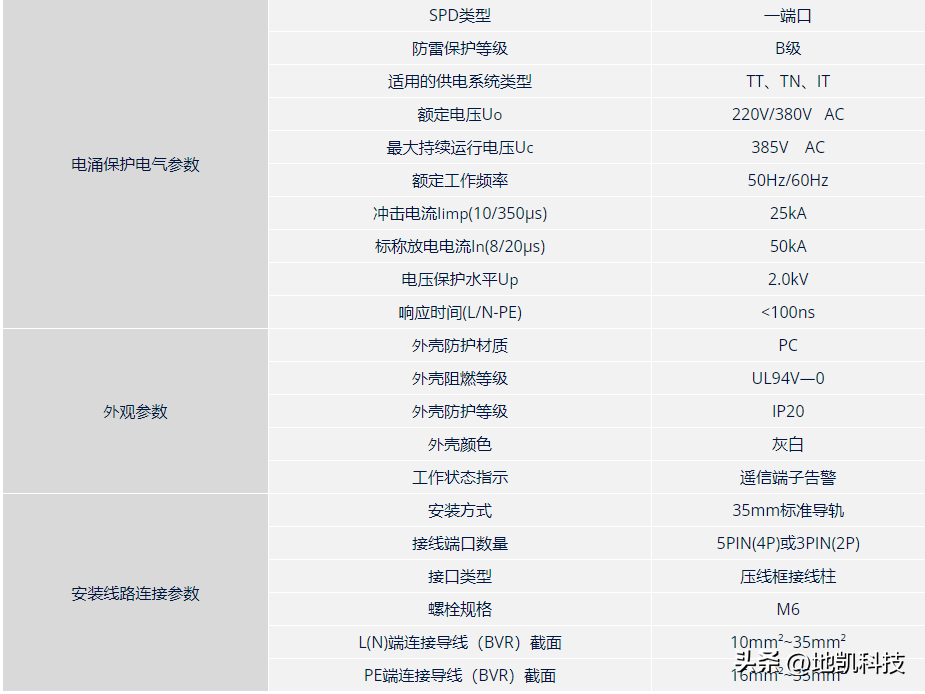

我们以地凯科技的模块式电源SPD DK-50G 系列浪涌保护器为例(本产品采用独立模块化设计,密封性好,适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术,有过流保护功能。防雷模块劣化时自动脱扣,能彻底避免火险。防雷模块内设远程告警接口,便于远程监控。)介绍一下浪涌保护器的接线。

首先我们要识别电源防雷器上面的一些字母,“L”、“N”、“PE”这是在这个浪涌保护器器上面能看到的字母,分别表示的是火线、零线和接地。

防雷浪涌保护器的作用,防雷模块和浪涌保护器-2

防雷浪涌保护器的作用,防雷模块和浪涌保护器-3

一般配电箱里面,浪涌保护器上端需要串接一个后备保护装置,但地凯科技模块式电源SPD DK-50G类浪涌保护器已内置SCB后备保护装置。接线时将总开关出来的电源线分别接入防雷器“L”、“N”接线孔,从“PE”接线孔引出接地线,连接到地线排即可,被保护的用电设备与浪涌保护器并联接线。

常规情况下,浪涌保护器前是需要加装浪涌专用后备保护装置。那么什么是浪涌后备保护装置,它的作用是什么呢?

浪涌后备保护装置可对通过的工频电流和雷电流实现选择性分断,当浪涌保护器有雷电电流通过时,雷电流从泄放回路流过,不经过脱扣线圈,后备保护装置不会出现误脱扣,使电气设备防雷始终处于有效状态。

防雷浪涌保护器的作用,防雷模块和浪涌保护器-4

当浪涌保护器失效,有工频过电流流过时,电流从脱扣线圈回路流过,此时脱扣器动作,断开回路,把浪涌保护器从并联线路中断开,使浪涌保护器不会引起过热而导致火灾、爆炸等事故,同时可保证电源的持续供电。

简而言之,浪涌专用后备保护装置在正常雷电冲击时不误动作,让浪涌保护器正常泄流限压。同时可在浪涌保护器失效时及时切断浪涌回路,给整个电路增加一个安全保险。
